Ominaisuudet:
Moduulin LCD-näyttö toimii digitaalisena volttimittarina ja ampeerimittarina.
Voit tarkastella esiasetettua jännitettä, tulojännitettä, lähtöjännitettä, esiasetettua virtaa, lähtövirtaa, lähtötehoa jne.
Vakiojännite- ja vakiovirtaohjelmoitava ohjausvirtalähdemoduuli yhdistää analogisen integraation ja digitaalisen ohjauksen toiminnot yhteen.
Ja siinä on myös toiminto kahden tallennetun arvon nopean poistamisen.
Verrattuna perinteiseen analogiseen virtalähteeseen, se on kätevämpi nopeasti poistaa tarvittava jännite tai virta.
Kuvaus:
Tässä moduulissa on monia etuja, pieni koko, edistyksellinen toiminto, hyvä visuaalinen vaikutus, korkea tarkkuus, itsenäinen käyttö, laitteen sisäänrakentaminen ja laaja sovellettavuus.
Tässä moduulissa on virran katkaisun tallennustoiminto ja se voi tallentaa 10 ryhmää esiasetettuja arvoja.
Lähtötilan muistutusalueella voit nähdä, onko lähtö auki vai ei, vakiojännitteen ja vakiovirran tila, onko lähtö normaali vai ei, onko avain lukittu vai ei ja mitkä virran tietojen ryhmät ovat käytössä.
Asetustietojen käyttöliittymässä voit säätää ylijännitearvoa, ylivirta-arvoa, ylikuormitusarvoa, tietojoukkoa ja LCD-kirkkautta.
Tekniset tiedot:
Tulojännitealue: 6,00-40,00V
Lähtöjännitealue: 0V-32,00V
Lähtövirta: 0-12,00A
Lähtötehoalue: 0-348W
Näyttömoduulin koko: 79*43*41(mm) (P*L*K)
Avoin koko: 71mm*39mm

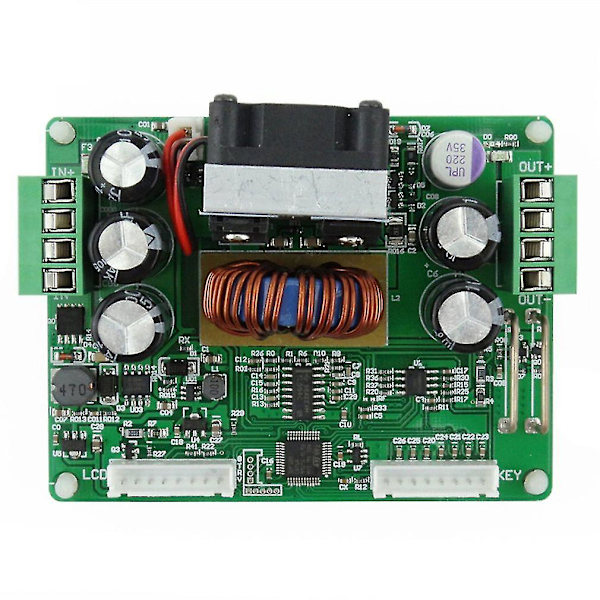

Virtamoduulin koko: 93*71*41(mm) (P*L*K)
Liitäntäjohdon pituus: 200mm
Kiinnitysreiän keskietäisyys: 86mm, 64mm
Lähtöjännitteen tarkkuus: 0,01V
Lähtövirran tarkkuus: 0,01A
Lähtöjännitteen tarkkuus: (0,5% + 1 numero)
Lähtövirran tarkkuus: (0,5% + 2 numeroa)
Pakkaus sisältää:
1 x Vakiojännite Alaspäin Virtalähdemoduuli
Huomautukset:
1. Kun saat tuotteen ensimmäistä kertaa, älä koske komponentteja käsin, koska ihmisen staattinen sähkö voi vahingoittaa joitain siruja.
2. Sinun on varmistettava, että tulojännite on 1,1 kertaa korkeampi kuin lähtöjännite. Suuren virran olosuhteissa kiinnitä huomiota lämmönpoistoon.
3. Kun virta on yli 10A tai lämpötila on yli 45 c , tuuletin alkaa toimia. Kun lämpötila on yli 65c, moduuli lakkaa toimimasta.
4. Jos käytät AC-DC-muunninta tai muuntajan käämiä, lisää tasasuuntaaja (tasasuuntaajasilta) ja suodatin (yli 4700uf suodatin kondensaattori). Jos tulovirtalähde on epävakaa, lisää LC, L on yli 47uf, C on yli 2200uf.
