Mittaa useilla eri aloilla ja sitä käytetään laajalti elektronisten piirien testauksessa ja virheenkorjauksessa sekä elektronisten elementtien korjauksessa. Soveltuu hyödyllisyysmittauksiin, tee-se-itse-opiskeluun, autokorjauksiin, kodinkoneiden korjauksiin, tutkimukseen ja oppitunteihin, tarkistuksiin jne.


Tekniset tiedot:

Nimi: Oskilloskoopin generaattori 2 in 1
Materiaali: ABS

Tyyppi: Vakiokokoonpano, korkea kokoonpano (valinnainen)

Akku: 1 * Integroitu 1000 mAh litiumakku (sisältyy)

Näyttö: 2,8 tuuman näyttö

Näytön resoluutio: 320 * 240

USB-lataus: 5 V, 1 A



Oskilloskoopin parametrit:

Kaistanleveys: 1 M

Näytteenottotaajuus: 5 ms/s

Pystysuuntainen herkkyys: 10 MV/Div-10 V/Div

Aikaperusta: 500 NS-20 S

Jännite: X1 ± 40 V (VPP: 80 V); X10 ± 400V (VPP: 800V)

Liipaisu: auto, normaali, yksinkertainen

Liipaisun reunat: pystyreuna, laskeva reuna

Orihiiren neliötaajuus: 1K

Käyttöjakso: 50 %

Amplitudi: 3,3 V


Signaaligeneraattorin asetukset:

Taajuus: 1K

Käyttöjakso: 0-100 % (suorakulmaiset aallot ja sahalaitaiset aallot)

Amplitudi: 0,1-3,3 V

Muoto: 14 aaltomuotoa



Tuotteen koko: 99 * 68,3 * 19,5 mm / 3,90 x 2,69 x 0,77 tuumaa

Tuotteen paino: 100 G / Unssi

Pakkauksen koko:

Vakiokokoonpano: 125 x 85 x 40 mm / 4,92 x 3,35 x 1,57 tuumaa

Korkea kokoonpano: 210 x 150 x 50 mm / 8,27 x 5,91 x 1,97 tuumaa

Pakkauksen paino:

Vakiokokoonpano: 168 g / 5,93 Unssi

Korkea kokoonpano: 243 g / 8,57 Unssi

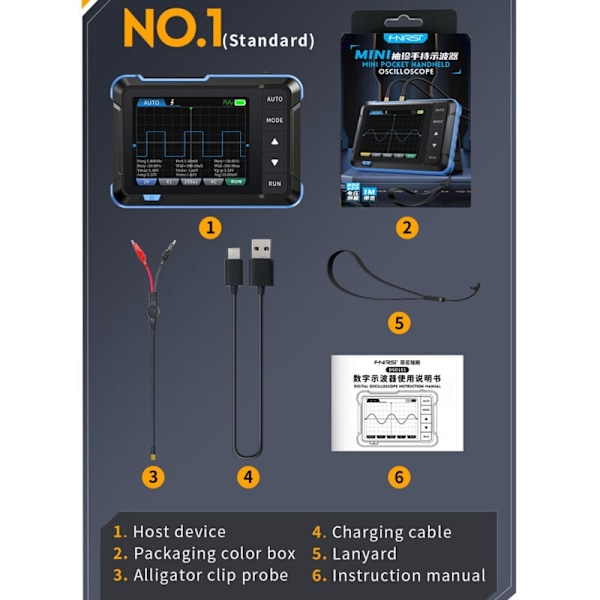

pakettiluettelo (vakiokokoonpano):

1 oskilloskooppi 2 in 1 signaaligeneraattori

1 * CLIP

1 * Kaapeli


1 * Käyttöohje



tai



pakettiluettelo (korkea kokoonpano):

1 * Pääyksikkö
1 * Clip

1 * Kaapeli

1 * Liitin

1 * P6100-anturi

1 * Käyttöohje

1 *
