Ominaisuudet:
Kompakti koko, täydelliset toiminnot, yksinkertainen käyttö, helppo kuljettaa. Se voidaan syöttää AC-adapterilla tai 3,7 V litiumakulla.
Oskilloskoopilla sitä voidaan käyttää elektronisten piirien testaukseen ja virheenkorjaukseen, taajuusominaisuuksien ja audio-vahvistimien impulssivasteen testaukseen ja mittaukseen. DDS:n hyvän tarkkuuden ja taajuusstabiilisuuden ansiosta se soveltuu erinomaisesti myös oskilloskoopin skannausaikakertoimen kalibrointiin.
Neliöaaltolähtö soveltuu oskilloskoopin vaimentimen ja anturin pulssiominaisuuksien säätöön.
Siinä on suodatin (voidaan avata ja sulkea) sopeutumaan sinimuotoiseen aaltoon ja pulssiaaltoon.
Tämä funktionaalinen signaaligeneraattori voi testata monenlaisia aaltomuotoja, kuten sinimuotoinen, neliöaalto, kolmioaalto, suora sahanteräaalto, käänteinen sahanteräaalto jne. Se on suunniteltu erityisesti ammattilaisille.

Tekniset tiedot:
Tyyppi: ilman antennia/antennilla (valinnainen)
Materiaali: ABS

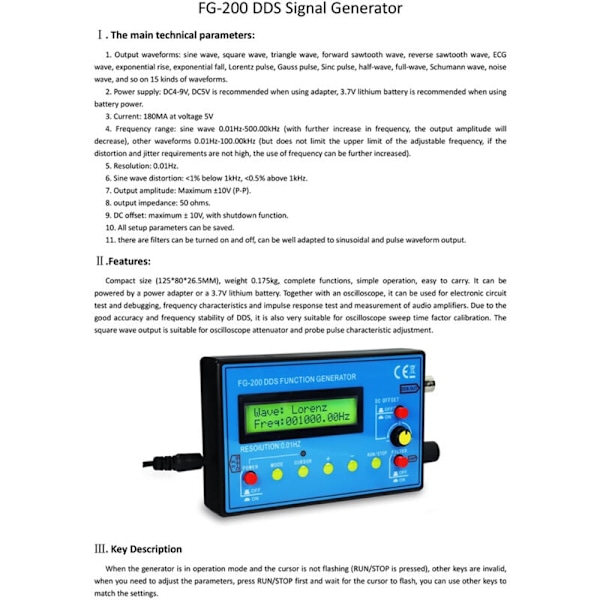

Tärkeimmät tekniset parametrit:

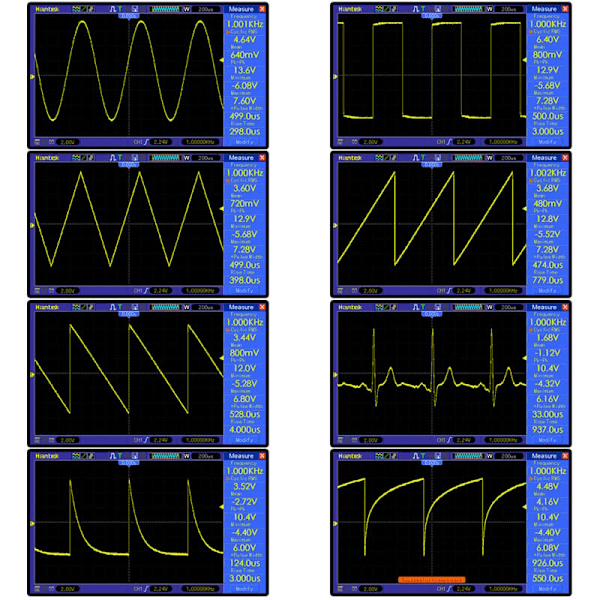

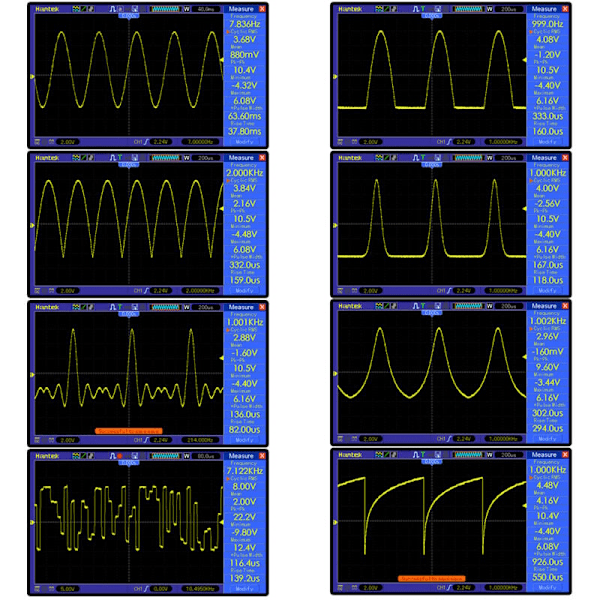

1. Lähtöaaltomuodot: sinimuotoinen aalto, neliöaalto, kolmioaalto, suora sahanteräaalto, käänteinen sahanteräaalto, EKG-aalto, eksponentiaalinen nousu, eksponentiaalinen lasku, Lorentzin impulssi, Gaussin impulssi, siitä lähtien puoliaalto, täysi aalto, Schumannin aalto, kohina-aalto ja aalto.
2. Syöttö: DC4-9V, DC5V on suositeltavaa käytettäessä adapteria, 3,7 V litiumakkua suositellaan käytettäessä akkua.
3. Virta: 180MA 5V jännitteellä
4. Taajuusalue: Sinimuotoinen aalto 0,01h-z-500,00khz (taajuuden lisäyksen myötä lähtöamplitudi pienenee), muut aaltomuodot 0,01h-100,00,00khz (mutta ei rajoita säädettävän taajuuden ylärajaa, jos vääristymä- ja jigivaatimukset eivät ole korkeat, taajuutta voidaan silti nostaa).
5. Resoluutio: 0,01 Hz.
6. Sinimuotoisen aallon vääristymä: <1 % alle 1 kHz, <0,5 % yli 1 kHz.
7. Lähtöamplitudi: Enintään ± 10 V (pp).
8. Lähtöimpedanssi: 50 ohmia.
9. CC-siirto: enintään ± 10 V, pysäytystoiminnolla.
10. Kaikki kokoonpanoasetukset voidaan tallentaa.
11. On olemassa suodattimia, jotka voidaan aktivoida ja deaktivoida, jotka voidaan hyvin sovittaa sinimuotoiseen ja pulssilähtöön.

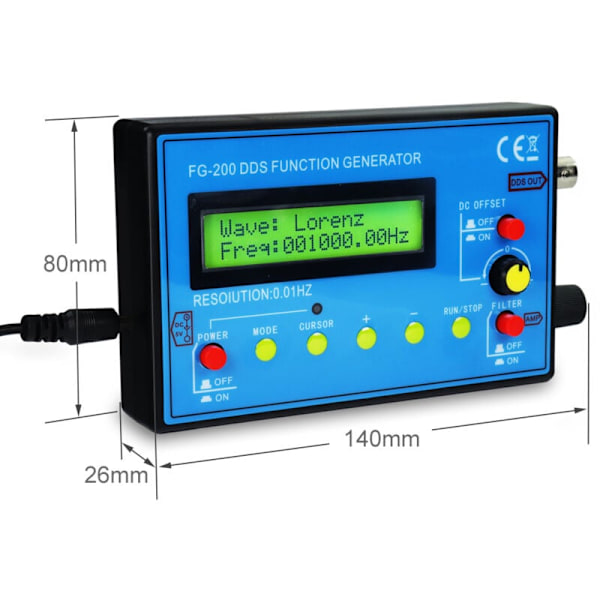

Tuotteen koko: 140 x 80 x 26 mm / 5,51 x 3,15 x 1,02 tuumaa
Tuotteen paino: 144 g / 5,07 Oz
Pakkauksen paino: 245 g / 8,64 Oz
Pakkauksen koko: 160 x 125 x 35 mm / 6,29 x 4,92 x 1,37 tuumaa

Pakkausluettelo:
1 * Signaaligeneraattori
1 * USB-virtajohto
1 * BNC-klipsijohto
1 * Käyttöohje (englanti)
