Kuvaus

EG8010 on digitaalinen, toiminnallisesti erittäin hyvä, tuo oman kuolleen ajan ohjauksen puhtaan siniaaltoinvertterigeneraattoripiirin, jota käytetään kaksivaiheisessa DC-DC-AC tehonmuunnosrakenteessa tai yksivaiheisessa DC-AC tehotaajuusmuuntajan Boost-arkkitehtuurissa, ulkoinen 12 MHz:n kideoskillaattori, saavuttaakseen korkean tarkkuuden, ja harmoninen särö on hyvin pieni, 50 Hz tai 60 Hz puhdas siniaaltoinvertteri ASIC.

Piippu käyttää CMOS-tekniikkaa, SPWM-sinigeneraattorin, kuolleen ajan ohjauspiirin, kertolaskukertoimen, pehmokäynnistyspiirin, suojapiirin, RS232-sarjaliikenneportin ja sarjamuotoisen LCD-ohjainmoduulin 1602 toiminnot on integroitu sisäisesti.

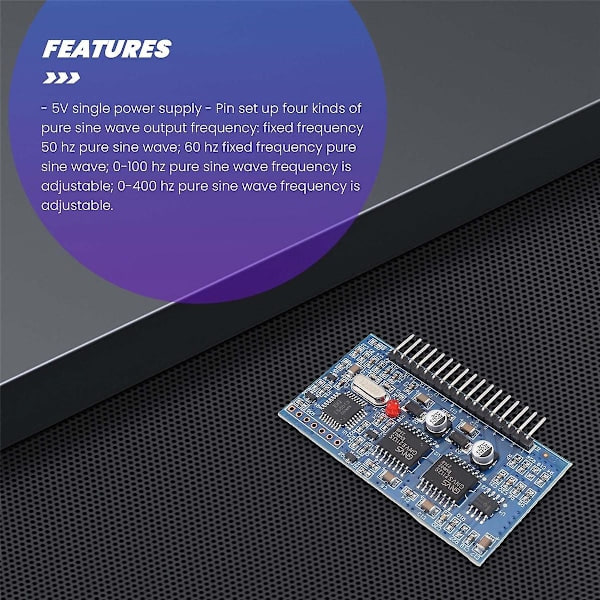

Ominaisuudet: - 5 V:n yksittäinen virtalähde - Nastan asetus neljäntyyppiselle puhtaalle siniaaltolähtötaajuudelle: kiinteä taajuus 50 Hz puhdas siniaalto; 60 Hz kiinteä taajuus puhdas siniaalto; 0-100 Hz puhdas siniaaltotaajuus on säädettävissä; 0-400 Hz puhdas siniaaltotaajuus on säädettävissä.

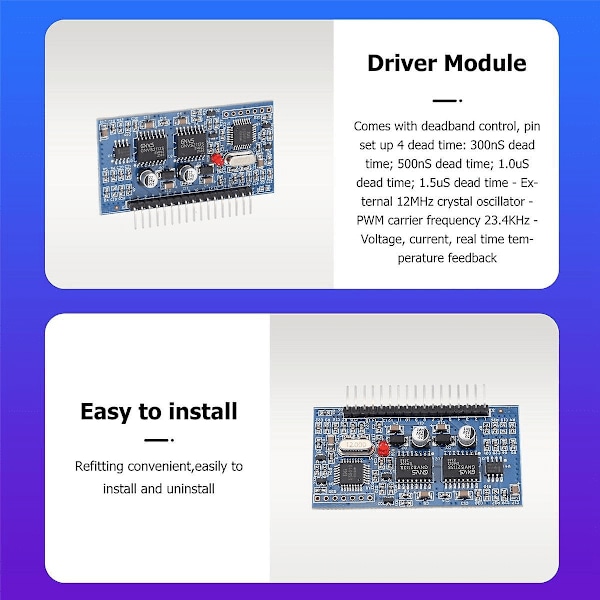

Unipolaarinen ja bipolaarinen modulointi - Mukana kuolleen kaistan ohjaus, nastan asetus 4 kuollutta aikaa: 300 nS kuollutta aikaa; 500 nS kuollutta aikaa; 1,0 uS kuollutta aikaa; 1,5 uS kuollutta aikaa - Ulkoinen 12 MHz:n kideoskillaattori - PWM-kantoaaltotaajuus 23,4 KHz - Jännite, virta, reaaliaikainen lämpötilapalautus



Ylijännite-, alijännite-, ylivirta- ja ylikuumenemissuojaus - Pehmokäynnistystilan nastan asetus vasteaika 1S

Sarjaliikenne lähtöjännitteen, taajuuden ja muiden parametrien asettamiseksi Ulkoinen

Ulkoinen sarjaportti 128 x 32 LCD-moduuli 1602 näyttää invertterin jännitteen, taajuuden, lämpötilan ja sähkövirran sekä muita tietoja;

Sovellukset: - Yksivaiheinen puhdas siniaaltoinvertteri - PV-invertteri - Tuulivoimainvertteri - Keskeytymätön virtalähde UPS-järjestelmä - Digitaalinen generaattorijärjestelmä - IF-teho - Yksivaiheinen moottorin kierrosluvun säädin - Yksivaiheinvertteri - Siniaaltovaimennin - Siniaaltosäädin -

Siniaaltogeneraattori LCD-kuvaus: Huomaa: LCD ei sisällä kaapelia LCD:tä käytettäessä, EGS002-ohjainkortin ja LCD-kaapelin liitännän on käytettävä suojattua kaapelia, muuten. Invertteri, korkeajännite-suurvirtaympäristö häiritsee vakavasti toimintaa

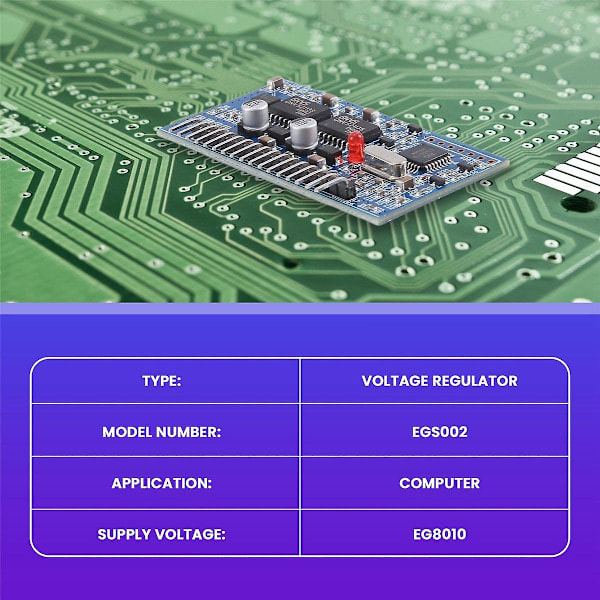

Tyyp: Jännitteensäädin

Mallinumero: EGS002

Sovellus: Tietokone

Syöttöjännite: EG8010

Väri: sininen

Materiaali: muovi

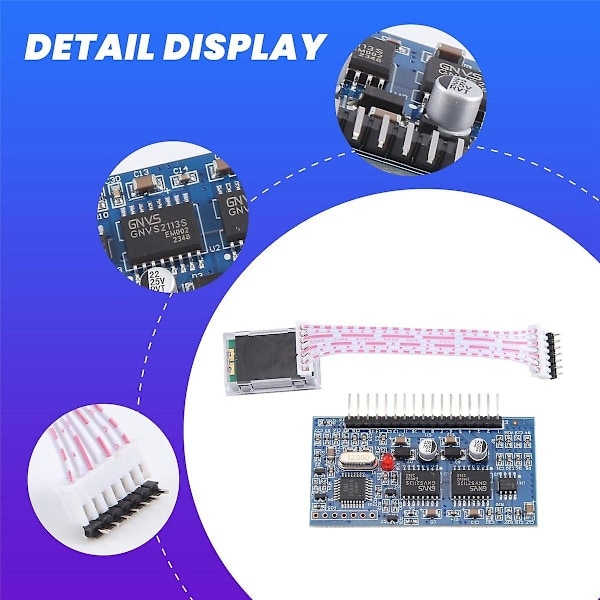

Paketin sisältö:

1 * Moduuli

1 * LCD



Vain yllä oleva paketin sisältö, muut tuotteet eivät sisälly toimitukseen.

Huomautus: Valo ja erilaiset näytöt voivat aiheuttaa sen, että kuvan kohteen väri poikkeaa hieman todellisesta. Sallittu mittausvirhe on +/- 1-3 cm.
