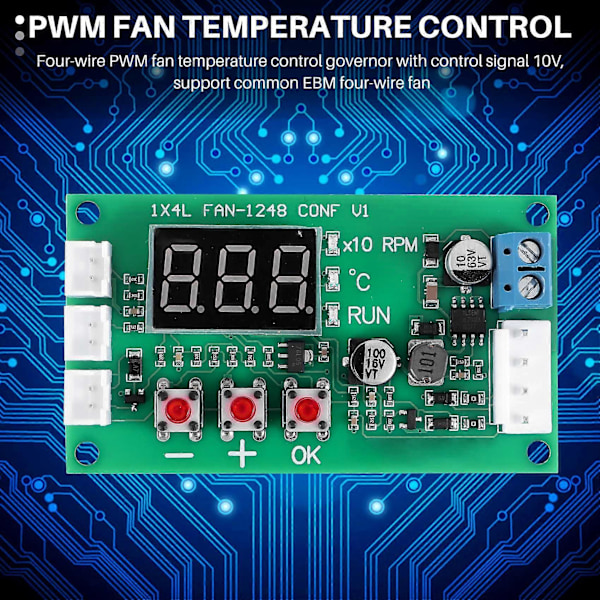

Nelijohtiminen PWM-tuulettimen lämpötilansäädin 10 V:n ohjaussignaalilla, tukee yleistä nelijohtimista tuuletinta.
Tukee perinteistä korkeajännitteistä EC-tuulettimen nelijohtimista ohjausta (10 V PWM-signaali); tukee tuulettimen sammuttamista alhaisessa lämpötilassa (PWM pois päältä tai laajennettu rele tuulettimen virran katkaisemiseksi).
Laaja jännitekäyttö DC11-55V; Tukee 2,5 KHZ ja 20 KHZ taajuusasetuksia; Tukee anti-timing-tuulettimia.

Virtalähteen jännite: DC11-55V (piirin käyttöjännite)
Käyttövirta: Alle 0,1 A
Tuulettimen virta: Alle 5 A (piirilevyn liittimen kestävyys, jos haluat ohjata suurempaa tehoa, sinun tarvitsee vain ottaa virtajohto erikseen)
PWM-alue: 5-100 tai 0 (% plus tai miinus 0,3 %)
PWM-taajuus: 20 KHz tai 2,5 KHz (±2 %)
PWM-signaalin amplitudi: 10,5 V (ei kuormaa)
Lämpötilan mittausalue: -9,9-99,9 °C
Lämpötilan mittausvirhe: virhe 0-50 °C:ssa on alle 1,2 °C, muu aluevirhe on alle 2 °C
Liitännän esittely:
Virtaliitin (sininen ruuviliitin): Päävirtaliitäntä syöttää virtaa ohjauskortille ja tuulettimelle.
Tuulettimen liitäntä (valkoinen VH3.96-4P -liitin): tuulettimen lähtöliitäntä, katso johdinjärjestys kuvasta.

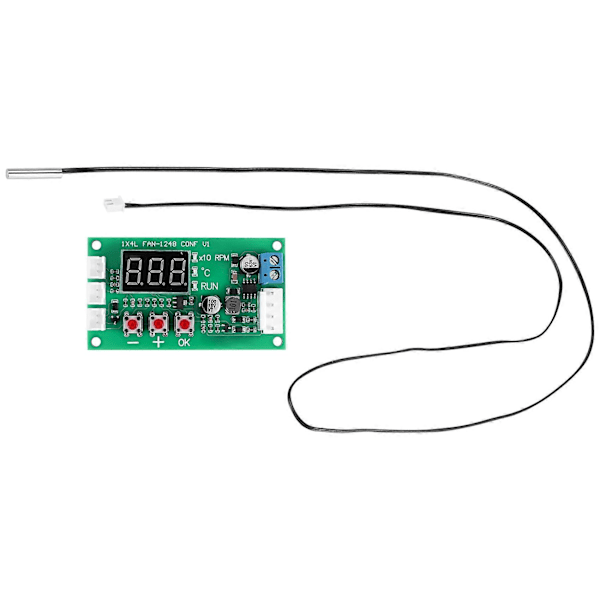

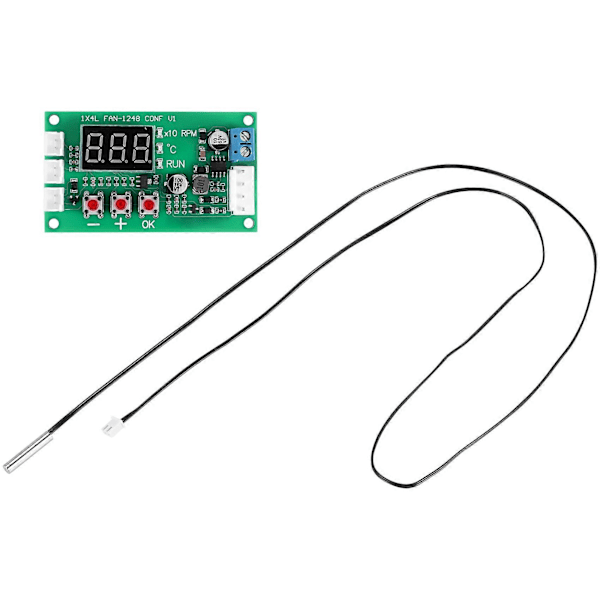

Lämpötila-anturin liitäntä: Liitä anturin parametri 10K B=3950.
Hälytyssignaaliportti (WORK): Antaa korkean tason normaalin toiminnan aikana ja matalan tason, kun tuuletin on epänormaali.
Releliitäntä (RELAY): Laajennusliitäntä, joka ohjaa 9 V tai 12 V relettä, jota voidaan käyttää tuulettimen virtajohdon ohjaamiseen. Kun tuulettimen ohjaus on pysäytetty, rele irrotetaan.
Materiaali: muovi
väri: vihreä

Paketin sisältö:
1 x Ohjain

Vain yllä oleva paketin sisältö, muut tuotteet eivät sisälly toimitukseen.
Huomautus: Valo ja erilaiset näytöt voivat aiheuttaa sen, että kuvan kohteen väri poikkeaa hieman todellisesta. Mittausvirhe on +/- 1-3 cm.
