DS1220 on tarkka 24-bittinen analogi-digitaalimuunnin (ADC), joka tarjoaa useita ominaisuuksia integroitujen järjestelmien kustannusten ja komponenttien määrän vähentämiseksi pienille anturisignaaleille. Laite ohittaa joustavan monikoistuloliitäntä (MUX), matalan melun, ohjelmoitavan vahvistusvahvistimen (), kaksi virranlähdettä, jänniteviitteen, oskillaattorin, matalan puolen kytkimen ja tarkan lämpötila-anturin kahden differentiaalisen tai neljän yksittäisen tuloliitäntä toteuttamiseksi.

Laitetta voidaan muuntaa 2000 näytteen sekunnissa () tiedonsiirtonopeudella yhdellä saostussyklillä. 20 , digitaalinen suodatin tarjoaa samanaikaisen 50 Hz:n ja 60 Hz:n hylkäyksen teollisuussovellusten melulle.

Sisäinen tarjoaa korkean vahvistuksen 128 V / V. Tekee ADS1220:sta täydellisen pienien anturisignaalien, kuten vastuslämpötila-antureiden (RTD), termoelementtien, termistoreiden ja resistiivisten silta-antureiden mittaamiseen.

Laite tukee tai täysin differentiaalisten signaalien mittausta käytettäessä ohjelmoitavaa porttimatriisia. Vaihtoehtoisesti laite voidaan konfiguroida ohittamaan sisäinen samalla kun se tarjoaa korkean tuloimpedanssin ja vahvistuksen jopa 4 , mikä mahdollistaa yksittäisten mittausten.

Työjaksotilassa, kun on poistettu käytöstä, virrankulutus on jopa 120pa. ADS1220 on saatavana lyijyttömässä VQFN-16- tai ATSSOP-16-paketissa ja se on määritelty yli -40C - + 125C lämpötila-alueella.



K-tyyppinen termoelementin mittaus

Matala virrankulutus: alkaen 120A työjaksotilassa (tyypillinen)

Tehoalue: 3V ~ 5V

Jopa 20 tehokasta resoluutiota

Kaksi differentiaalista tai neljä yksittäistä tuloliitäntää

Kaksi sopeutettua ohjelmoitavaa virranlähdettä: 10A - 1,5mA

Sisäinen 2,048V viite: 5ppm / C (tyypillinen) Drift

Sisäinen 2% tarkkuuden oskillaattori

Sisäinen lämpötila-anturi: 0,5 C (tyypillinen) tarkkuus

SPI-yhteensopiva käyttöliittymä (tila 1)

Sovellukset:

Lämpötila-anturin mittaus:

1. Termistori

2. Termoelementti

3. Vastuslämpötila-anturi (RTD): 2-johdin-, 3-johdin- tai 4-johdintyyppi

Anturin mittaussillan:

1. Paineanturi

2. Venymämittarit

3. Vaaka

Kannettava työkalu

Tehtaan automaatio ja prosessien ohjaus

Väri: violetti

Materiaali: muovi



Pakkauksen sisältö:

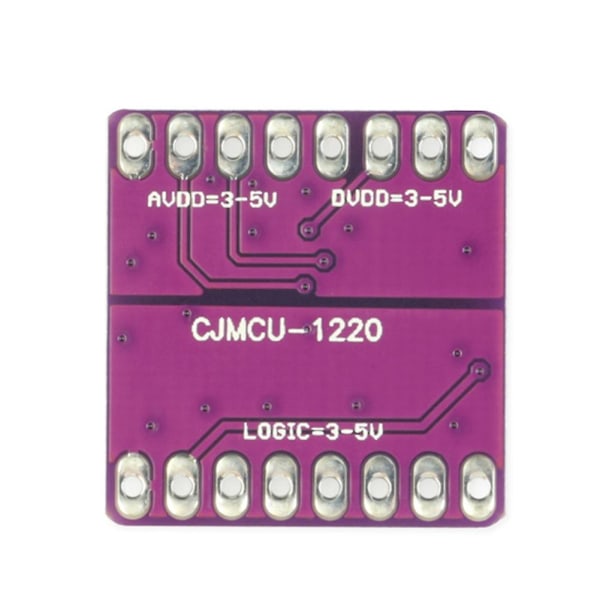

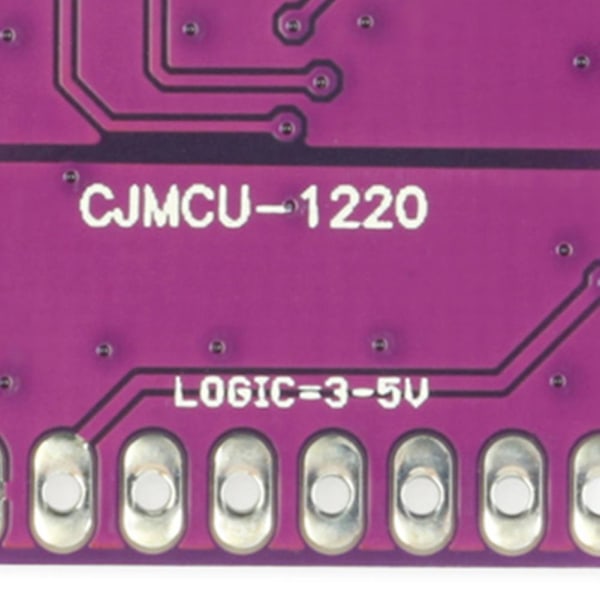

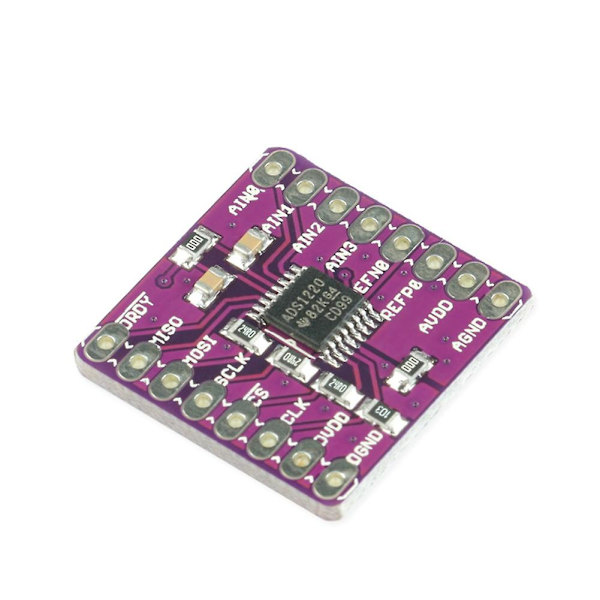

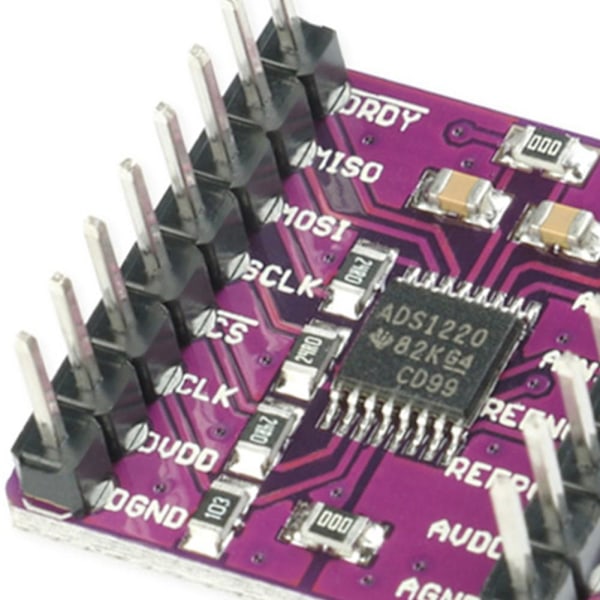

1 * Muunninanturimoduuli



Vain edellä mainittu pakkauksen sisältö, muita tuotteita ei sisälly.

Huomautus: Valon heijastus ja erilaiset näytöt voivat aiheuttaa kohteen värin kuvassa hieman erilaiseksi kuin todellisuudessa. Mittauksen sallittu virhe on +/- 1-3cm.
