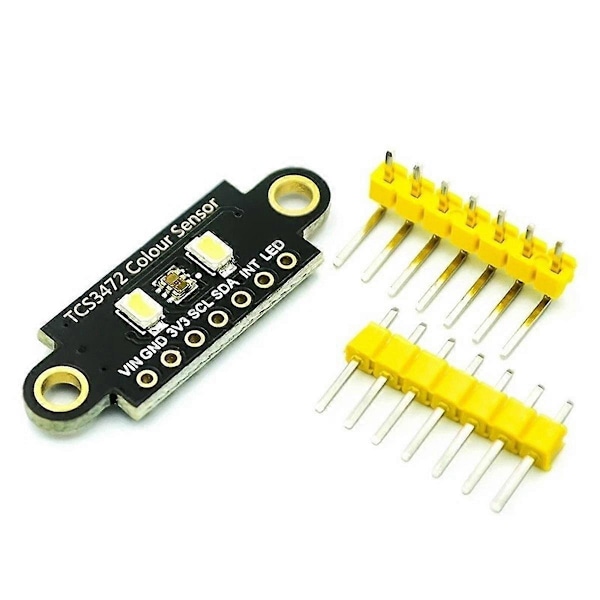

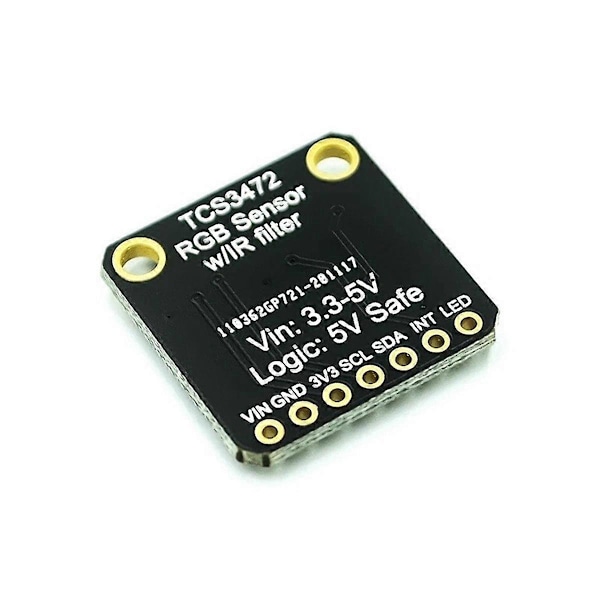

Tämä moduuli perustuu TCS3472XFN-värivalodigitoijaan värianturin ytimenä. Anturi tuottaa punaisen, vihreän, sinisen (RGB) ja kirkkaan valon anturiarvon digitaalisen ulostulon. Integroitu infrapunasuodatin minimoi tulevan valon infrapunakomponentit ja mahdollistaa tarkan värimittauksen. Siinä on korkea herkkyys, laaja dynaaminen alue ja infrapunasuodatin. Minimoi R- ja UV-komponenttien vaikutukset tuottaaksesi tarkkoja värimittauksia. Tunnistus ja maskeerattavat keskeytykset. Kommunikointi I2C-liitännän kautta. Tämä suunnittelu perustuu samaan suunnitteluperiaatteeseen. Suunnittelu tarjoaa käyttäjille enemmän asennuskokoa ja -ympäristöä varten. Kaksireikäinen versio on varustettu 2 LED-valolla kohteen valaisemiseksi. Tämä suunnittelu tarjoaa näyteohjelmia Arduinolle ja STM32:lle. Käyttöjännite: 3,3 V / 5 V. Logiikkajännite: 3,3 V / 5 V. Kommunikointiliitäntä: 12C. Liitännän kuvaus: VIN: 3,3 V / 5 V virtalähde + GND: virran maadoitus - 3V3: 3,3 V SCL: 12C kellotulo SDA: 12C datatulo: keskeytyslähtö (avoin kollektorilähtö) LED: valodiodi Väri: musta Materiaali: PCB Koko: 20,5 x 20,5 MM Pakkauksen sisältö: 1 x Värintunnistusanturi 1 x suora pinni 1 x kaareva pinni Vain yllä oleva pakkaussisältö, muut tuotteet eivät sisälly. Huomautus: Valon heijastus ja erilaiset näytöt voivat aiheuttaa sen, että kuvan kohteen väri poikkeaa hieman todellisesta. Mittausvirhe on +/- 1-3 cm. CASA
