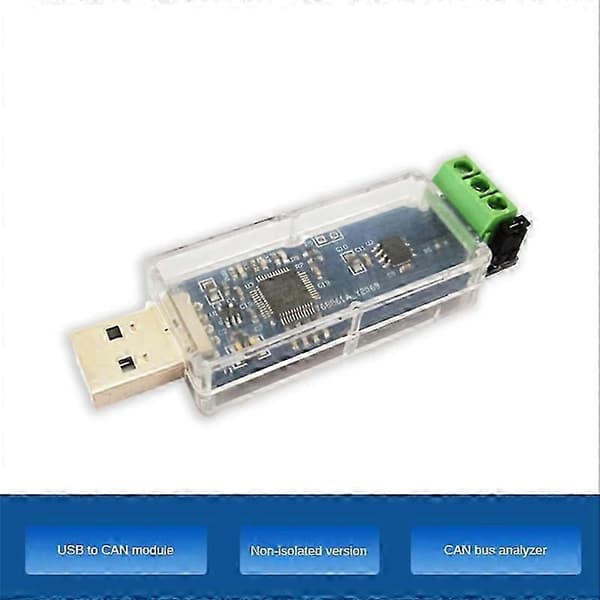

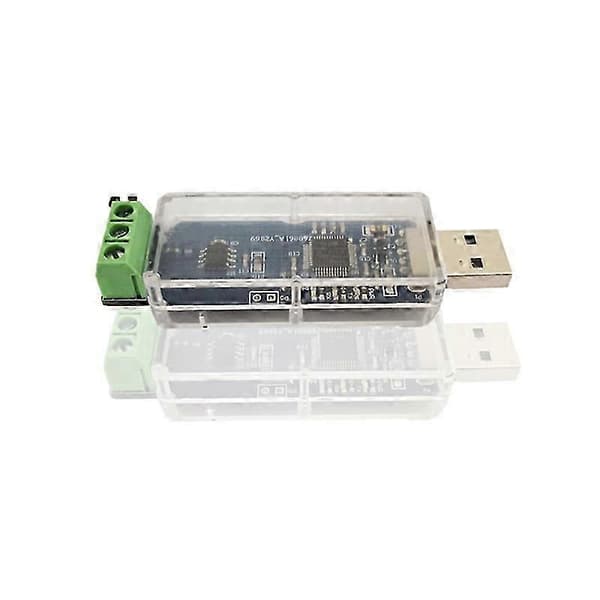

USB - CAN-moduuli perustuu avoimen lähdekoodin projektiin, ja sitä voidaan käyttää CAN-väyläprotokollan analysointiin.

Tuki: avoimen lähdekoodin isäntätietokoneen CAN-protokollan analyysiohjelmisto.

Tyyli:

A-CAN-ei-eristyspiiri TJA1051T/3 on käytössä, ja tiedonsiirtonopeus voi olla 1M.

B-CAN-eristyspiiri ADM3053 on käytössä, 2500 V:n eristys, ja tiedonsiirtonopeus voi olla 1M.

Toiminnalliset ominaisuudet:

Tulojännite: 5 V (USB-virtalähde)

Siru:

A-TJA1051T/3/B-ADM3053

Tiedonsiirtonopeus: jopa 1M

Tilan ilmaisin: kolmivärinen LED

Ohjeet:

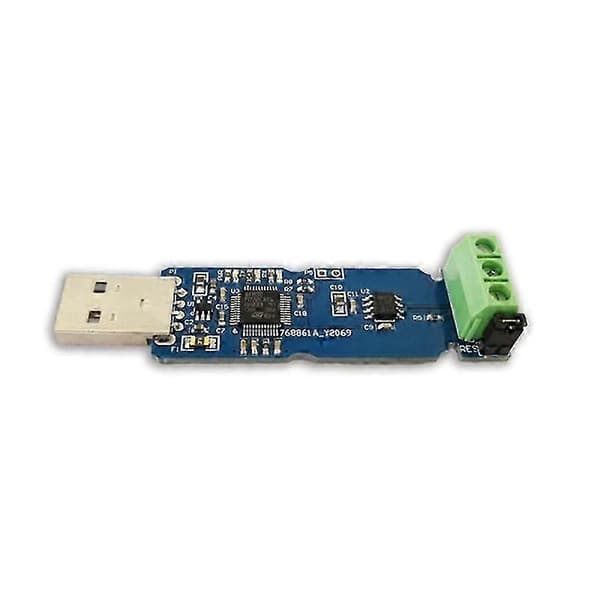

RES-hyppyjohdin on asetettu paikalleen, mikä tarkoittaa, että 120Q:n päätevastus on kytketty. Jos sitä ei tarvita, hyppyjohdin voidaan poistaa.

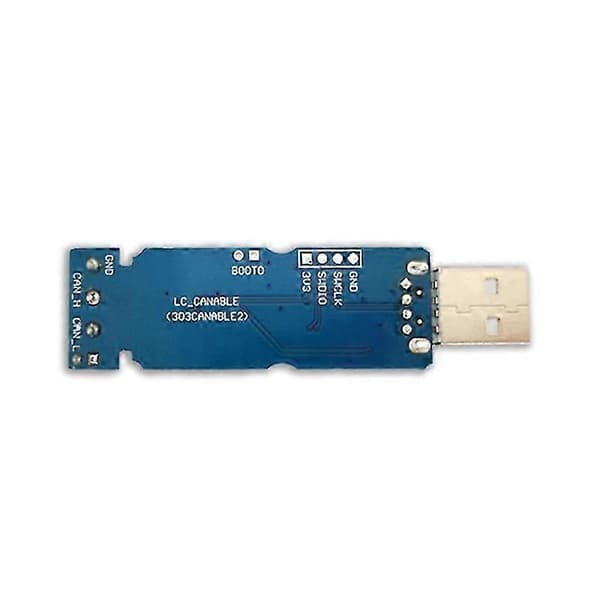

Liitä CAN_H ja CAN_L CAN-väylään, ja GND voidaan liittää tai jättää liittämättä.

Kytke tietokoneeseen, ja CAN-laite ilmestyy laitehallintaan.

Käynnistä ylempi tietokone.

Valitse vaadittu tiedonsiirtonopeus ja näytteenottopiste, napsauta OK, ja piirilevyn kolmivärinen valo syttyy.

CAN-väylässä voidaan lähettää ja vastaanottaa tietoja.

Väri: Sininen ja parent

Materiaali: PCB+ muovi+metalli

Paketin sisältö:

1 x USB - CAN-moduuli

Vain yllä oleva paketin sisältö, muita tuotteita ei sisälly toimitukseen.
