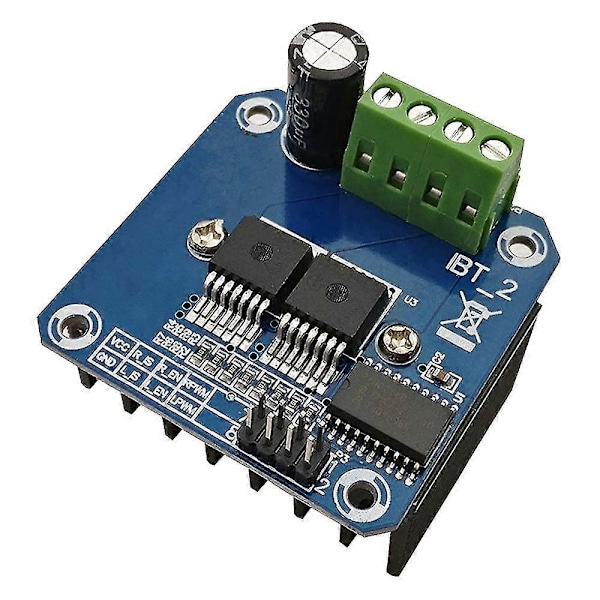

5V eristys MCU:n kanssa ja tehokas MCU; 5V virran merkkivalo laitteessa.

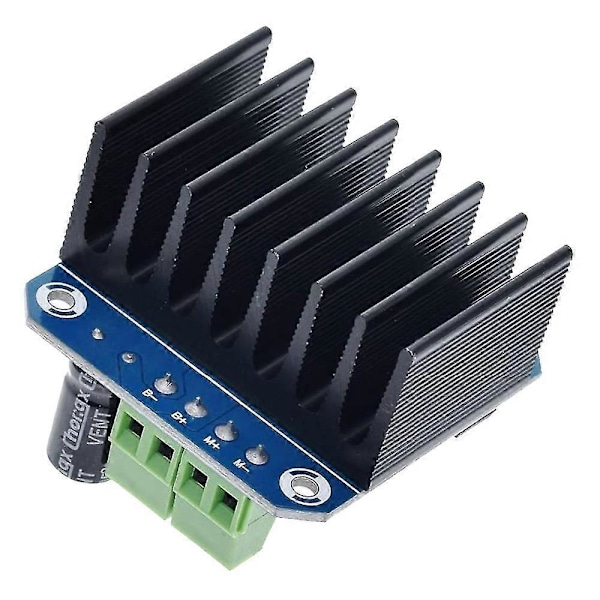

Moottorin ohjaimen lähtöjännitteen indikaattori; voidaan juottaa jäähdytyselementti.

Tarvitset vain neljä johtoa MCU:sta ohjainmoduuliin (GND. 5V. PWM1. PWM2); eristyspiirin 5 V virtalähde (voi jakaa MCU:n 5 V:n kanssa).

Moottorin pyörimisen kääntämiseksi eteenpäin, kaksi PWM-tulotaajuutta jopa 25kHZ; kaksi lämmönsiirtoa virhesignaalin läpi.

Eristetty piiri 5V virtalähde (voi jakaa MCU:n 5V:n kanssa), voi myös käyttää laitteessa olevaa 5V virtalähdettä; syöttöjännite 5.5V - 27V.



Syöttöjännite: 6V-27V

Suurin virta: 43A

Syöttötaso: 3.3-5V

Ohjaus: PWM tai taso

Teho: 0-100%

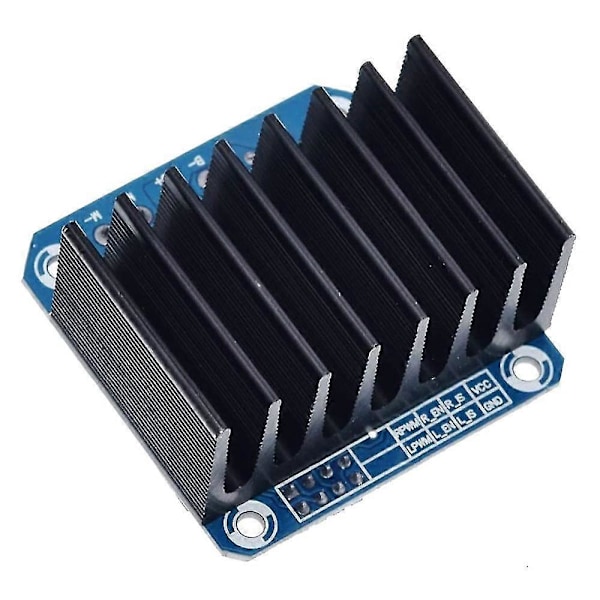

Syöttöportti:

1.RPWM: eteenpäin taso tai PWM-signaalin syöttö, aktiivinen korkea

2.LPWM: Taaksepäin taso tai PWM-signaalin syöttö, aktiivinen korkea

3.R_EN: eteenpäin ajon kytkemisen syöttö, korkea taso kytkee päälle, matala taso kytkee pois päältä

4.L_EN: Taaksepäin ajon kytkemisen syöttö, korkea taso kytkee päälle, matala taso kytkee pois päältä

5.R_IS: eteenpäin ajon virran hälytyksen lähtö

6.L_IS: Taaksepäin ajon virran hälytyksen lähtö

7.VCC: +5 V virran lähtö, 5V virtalähteen liitäntä mikrokontrolleriin

8.GND: signaalin yhteinen matala pää

Väri: Kuvan väri

Materiaali: ABS

Koko: 5 x 5 x 3cm



Pakkauksen sisältö:

1 x Moottorin ohjainmoduuli



Vain edellä mainittu pakkauksen sisältö, muut eivät sisälly.

Huomautus: Valo ja erilaiset näytöt voivat aiheuttaa kohteen värin hieman erilaiseksi kuin todellisuudessa. Mittauksen sallittu virhe on +/- 1-3cm.
