5V eristys MCU:n kanssa ja suojaa tehokkaasti MCU:ta; 5V virran merkkivalo piirilevyllä.

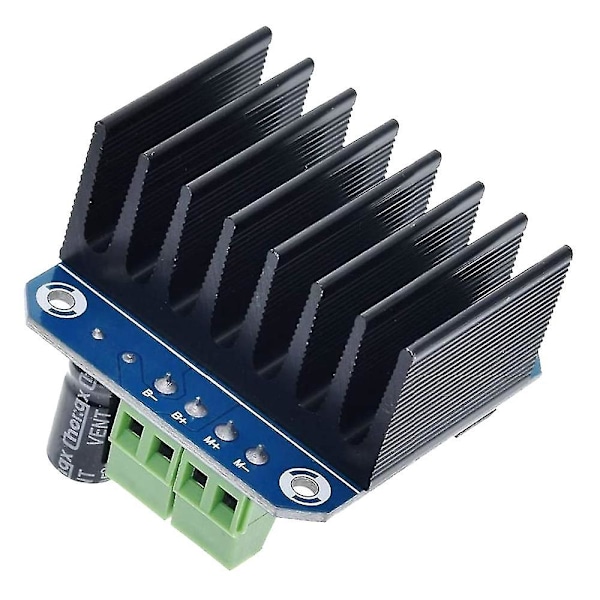

Moottoriohjaimen ulostulon jännitteen ilmaisin; juotettava jäähdytyslevy.

Tarvitsee vain neljä linjaa MCU:lta ohjainmoduuliin (GND. 5V. PWM1. PWM2); eristyspiirin 5 V virtalähde (voidaan jakaa MCU:n 5 V kanssa).

Moottorin kääntämiseksi eteenpäin, kaksi PWM-tulotaajuutta jopa 25 kHz; kaksi lämpövirtaa kulkee virhesignaalin ulostulon kautta.

Eristetty piirin 5V virtalähde (voidaan jakaa MCU:n 5V kanssa), voi käyttää myös piirilevyn omaa 5V syöttöä; syöttöjännite 5,5V - 27V.

Tulojännite: 6V-27V

Maksimaalinen virta: 43A

Tulotaso: 3,3-5V

Ohjaus: PWM tai taso

Käyttöaste: 0-100%

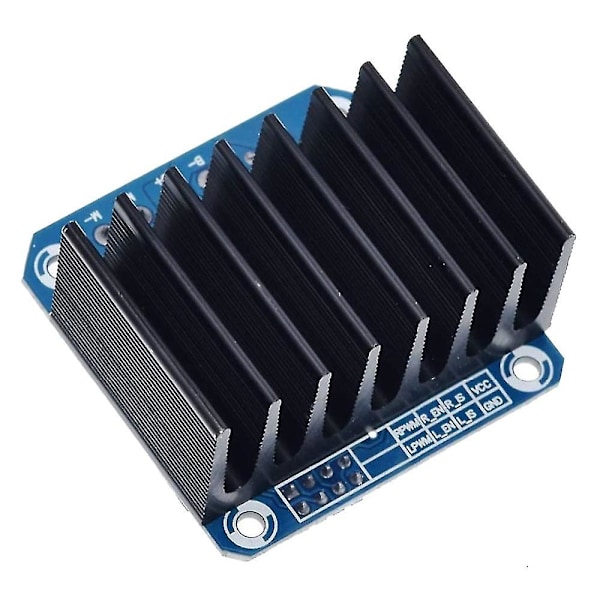

Tuloportti:

1.RPWM: eteenpäin taso- tai PWM-signaalitulo, aktiivinen korkea

2.LPWM: taaksepäin taso- tai PWM-signaalitulo, aktiivinen korkea

3.R_EN: eteenpäin ajon mahdollistava tulo, korkea taso mahdollistaa, matala taso pois päältä

4.L_EN: taaksepäin ajon mahdollistava tulo, korkea taso mahdollistaa, matala taso pois päältä

5.R_IS: eteenpäin ajon virran hälytyslähtö

6.L_IS: taaksepäin ajon virran hälytyslähtö

7.VCC: +5 V teholähtö, 5V virtalähdeyhteys mikro-ohjaimen kanssa

8.GND: signaalin yhteinen matala pää

Väri: Valokuvan väri

Materiaali: ABS

Koko: 5 x 5 x 3cm

Paketin sisältö:

1 x Moottoriohjainmoduuli

Vain yllä oleva paketin sisältö, muita tuotteita ei ole mukana.

Huomautus: Valo ja erilaiset näytöt voivat aiheuttaa sen, että kuvan kohteen väri poikkeaa hieman todellisesta. Mittausvirhe on +/- 1-3cm.
