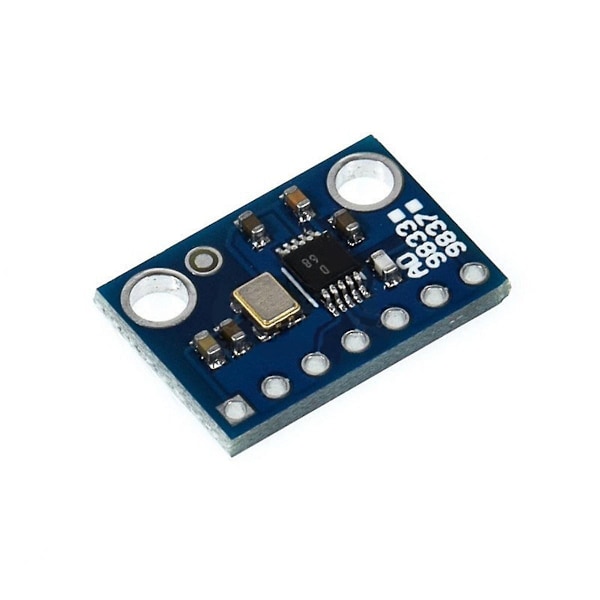

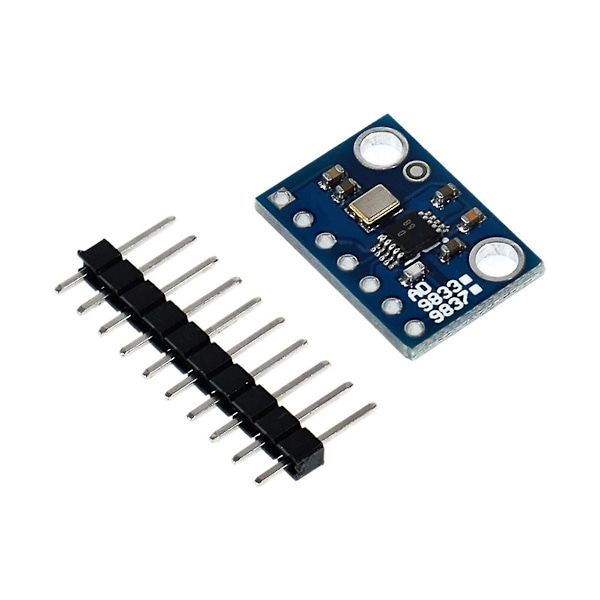

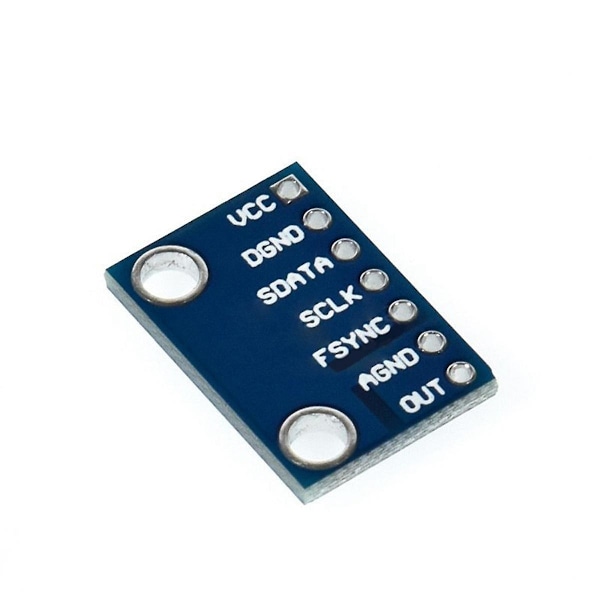

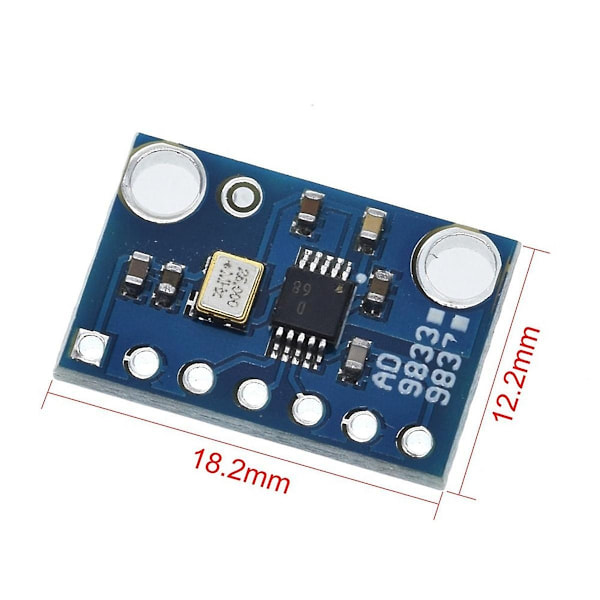

AD9833 on tehokas ohjelmoitava generaattori, joka pystyy tuottamaan siniaalto-, kolmioaalto- ja neliöaaltolähtöjä aaltomuodon havaitsemisessa, toteutuksessa ja aikatoimialueen heijastusmittauksessa (TDR) käytettävissä sovelluksissa, jotka vaativat tasaisen lähtötaajuuden ja -vaiheen. Koska se on ohjelmoitavissa ohjelmistolla ja helposti säädettävissä, ulkoisia komponentteja ei tarvita. Taajuusrekisteri on 28 bittiä leveä: kellotaajuus on 25 MHz, mikä mahdollistaa 0,1 Hz:n tarkkuuden; AD9833:ta kellataan 1 MHz:llä, ja sitä voidaan virittää 0,004 Hz:n tarkkuudella. AD9833:ssa on vakioinen sarjaliitäntä, jonka avulla laite voidaan liittää suoraan eri mikroprosessoreihin. Laite käyttää ulkoista sarjakelloa tietojen tai tietojen kirjoittamiseen ohjauslaitteeseen. Digitaalisesti ohjelmoitava taajuus ja vaihe 12,65 mW 3 V:n virrankulutus 0 MHz - 12,5 MHz:n lähtötaajuusalue, tarkkuus: 0,1 Hz - 25 MHz:n referenssikello siniaalto-, kolmioaalto- ja neliöaaltolähtöjä 2,3 V - 5,5 V:n virtalähde Ulkoisia komponentteja ei tarvita AD9833 kirjoitetaan sarjaliitäntälinjan kautta. Sarjaliitäntä toimii jopa 40 MHz:n kellotaajuuksilla ja on vakioyhteensopiva DSP:iden ja mikrokontrollerien kanssa. Laite toimii 2,3 V - 5,5 V:n virtalähteestä. AD9833:ssa on virransäästötoiminto (SLEEP). Tämä minimoi virrankulutuksen sammuttamalla laitteen käyttämättömät osat, esimerkiksi DAC:n voi sammuttaa lähtökellon tuotannon aikana. Laajennettu lämpötila-alue: -6140 - +105 Virransammutusvaihtoehto Päivitysnopeus: 25 (maksimi) VOUT-maksimi: 0,65 V. Vout-minimi: 38 mV Vout-lämpötilakerroin: 200 Korkea jännitetulo: 1,7-2,8 V Matala jännitetulo: 0,5-0,7 V Sisääntulokapasitanssi: 3 pF Työlämpötila on -6140 - +105; Tyypillinen erittely on 25 Materiaali: piirilevy + anturi Väri: Kuten kuvassa Pakkaus sisältää: 1 x DDS-moduuli 1 x nastapää Vain edellä mainittu pakkauksen sisältö, muita tuotteita ei sisälly. Huomautus: Valon heijastus ja erilaiset näytöt voivat aiheuttaa kohteen värin kuvassa hieman erilaiseksi kuin todellisuudessa. Mittauksen sallittu virhe on +/- 1-3 cm.
