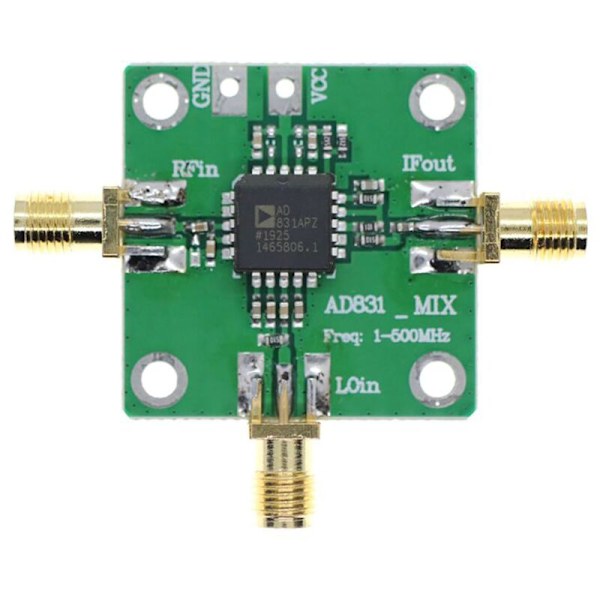

AD831 on matala vääristymän, laajan dynaamisen alueen, yhden sirun sekoitin, joka sopii HF- ja VHF-vastaanottimen RF-IF-taajuuteen, toiseen sekoittimeen DMR-tukiasemassa, DC-perusnauhamuunnokseen, kvadratuurimodulaatioon ja -demodulaatioon sekä ultraäänikuvantaukseen, taajuusoffsetin havaitsemiseen ja muihin sovelluksiin.
AD831 tarjosi kolmannen asteen intermodulaatiopisteen +24dBm, toteuttaen -10dBm LO-tehon, ilman tarvetta suurtehoisen LO-ajurin. Ei ole olemassa vastaavia suojaus- ja eristysongelmia, joten passiivisen sekoittimen verrattuna järjestelmän suorituskyvyn parantamiseksi, järjestelmän kustannusten vähentämiseksi.
Sekoitin on suunniteltu yhden virtalähteen, RF-, IF- ja LO-porttien kanssa, joissa on DC-eristyskondensaattori, helppokäyttöinen. RF- ja LO-tulojen käyttötaajuus voi olla jopa 500MHz. IF-lähtö on yksipäinen jännitelähtö. Ulostulon kaistanleveys on 250MHz. Yhdellä vastuksella, joka on kytketty OUT- ja FB-napojen väliin, säädetään vahvistusta.
Vahvistimella on matalan DC-offsetin ominaisuudet, joten sitä voidaan käyttää DC-perusnauhamuunnokseen ja kvadratuuriamplitudin demodulaatioon. Kun sekoittimen lähtövahvistin ja paras lähteen impedanssi, sekoittimen SSB-kohinan luku on 10,3dB 70MHz:ssä. Toisin kuin passiivinen sekoitin, ei ole olemassa insertiohäviötä, ei tarvita ulkoista dupleksilaitetta eikä passiivista päättämistä AD831:lle.

Tekniset tiedot:
RF-tulo: 0,1-500MHz
RF-tulo: +10dBm (1dB:n puristuspiste)
Paikallinen oskillaattorin tulo: 0,1-500MHz
Paikallinen oskillaattorin tulo: - 10dBm
IF-lähtö: 0,1-200MHz
Virransyöttöjännite: 9--11V yksipäinen
Väri: Vihreä
Materiaali: PCB
Koko: 25 x 25mm

Pakkauksen sisältö:
1 x RF-moduuli

Vain edellä mainittu pakkauksen sisältö, muita tuotteita ei sisälly.
Huomautus: Valokuvausvalo ja erilaiset näytöt voivat aiheuttaa kohteen värin hieman erilaiseksi kuin todellinen. Mittauksen sallittu virhe on +/- 1-3 cm.
