Kuvaus:\r

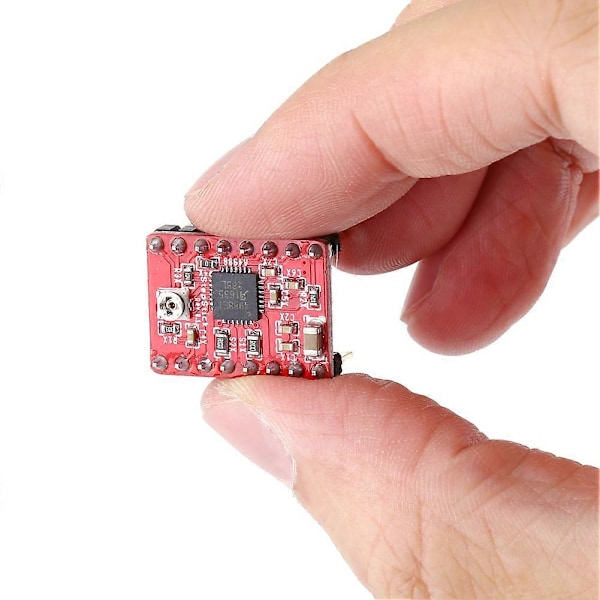

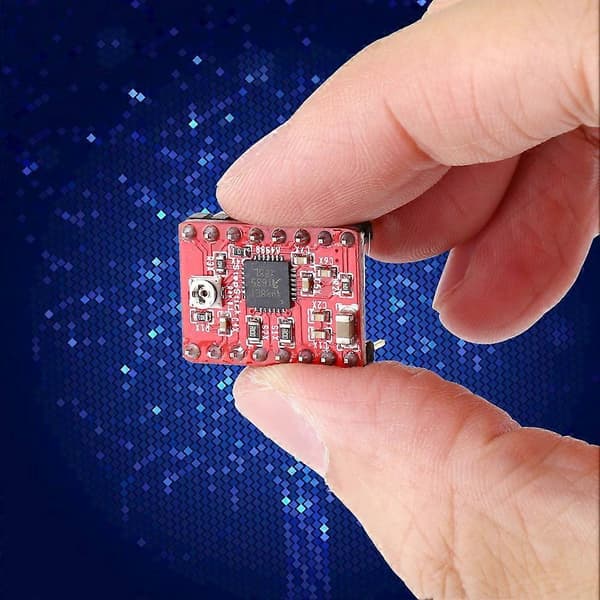

A4988 on täydellinen mikroaskelmoottorin ohjain sisäänrakennetulla kääntäjällä helppoa käyttöä varten. Se sisältää kiinteän katkaisuajan virtasäätimen, säätimen hitaassa tai sekoitetussa vaimennustilassa. A4988-muunnin on avain helppoon toteutukseen. Niin kauan kuin \"askel\"-tulo syöttää yhden pulssin, moottori ajaa yhden mikroaskeleen. Ei ole vaihesekvenssitaulukoita, korkeataajuisia ohjauslinjoja tai monimutkaisia ohjelmoitavia liitäntöjä. A4988-liitäntä sopii erittäin hyvin tilanteisiin, joissa monimutkainen mikroprosessori ei ole käytettävissä tai on ylikuormitettu.\r
\r
Ominaisuudet:\r
\r
Yksinkertainen askel- ja suuntaohjausliitäntä, oikosulku- ja kuormitussuojaus. \r
Viisi eri askelresoluutiota: täysaskel, puoliaskel, neljäsosaskel, kahdeksasosaskel ja kuudestoistaosaskel. \r
Älykäs pilkkomisohjaus, joka valitsee automaattisesti oikean virranvaimennustilan (nopea vaimennus tai hidas vaimennus). \r
Ylikuumenemisen aiheuttama lämpösulku, alijännitelukitus ja ylivirtasuojaus. \r
Säädettävän virranohjauksen avulla voit asettaa suurimman virran ulostulon potentiometrillä, jonka avulla voit käyttää jännitteitä, jotka ylittävät askelmoottorisi nimellisjännitteen, saavuttaaksesi suuremmat askelnopeudet. \r
Sisäinen synkroninen tasasuuntausohjauspiiri on suunniteltu parantamaan pulssinleveysmodulaation (PWM) toiminnan virrankulutusta. \r
\r
\r
\r
Määritykset:\r
Askelmoodi: Täysi, puoli, 1/4, 1/8 ja 1/16\r
Ulostuloajurin kapasiteetti: 35V, 2A\r
Ohjaimen koko: 20 x 15mm / 0.78 x 0.59\"\r
Jäähdytyselementin koko: 5 x 5mm / 0.19 x 0.19\"\r
\r
Paketti sisältää:\r

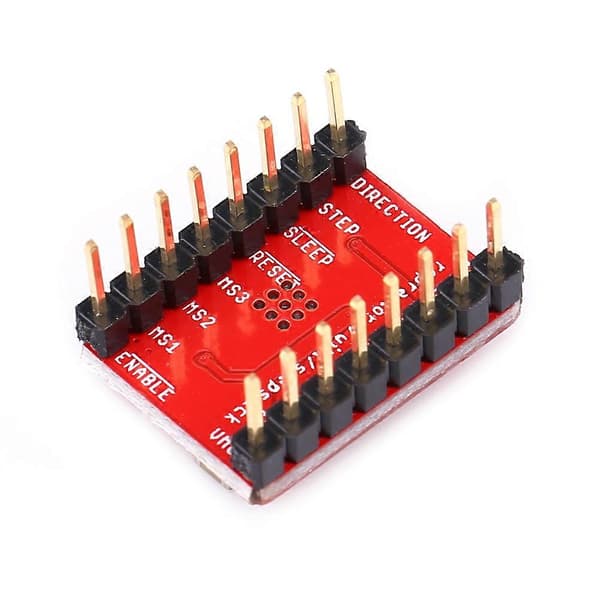

1 x Ohjainmoduuli\r
1 x Jäähdytyselementti
