Kuvaus:
TP4056 2-in-1 litiumakun latauskorttimoduuli, tukee 18650 Li-ion-akun latausta ja ylivirtasuojausta tee-se-itse-elektroniikkaprojekteihin ja virtalähteen muokkaukseen.
Ominaisuudet:
1.Tässä piirilevyssä on lataus- ja akun purkaussuojaustoiminnot, jotka mahdollistavat samanaikaisen latauksen ja purkamisen.
2.Moduulin ominaisuudet ja parametrit: Tuloliittimessä on TYPE-C USB-naarasliitin.
3.Se voi käyttää suoraan matkapuhelimen laturia tulona litiumakkujen lataamiseen.

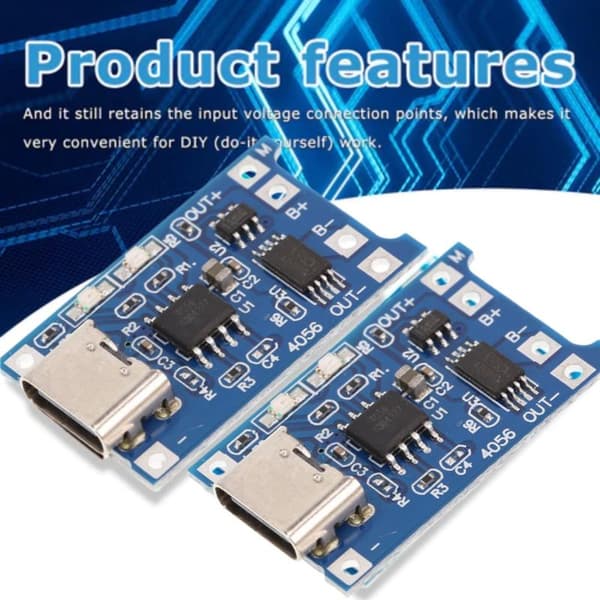

4.Se säilyttää edelleen tulojännitteen johdotuksen juotospisteet, mikä tekee tee-se-itse-työstä erittäin kätevää.
Käyttöohjeet:
Huomautus: Kun akku kytketään ensimmäisen kerran, OUT+ ja OUT- välillä ei välttämättä ole jänniteulostuloa. Tässä tapauksessa kytke 5V jännite lataamaan lyhyesti suojapiirin aktivoimiseksi. Jos akku oikosuljetaan B+ ja B- välillä ja kytketään sitten uudelleen, se on myös ladattava lyhyesti suojapiirin aktivoimiseksi. Kun käytät matkapuhelimen laturia tulona, varmista, että laturi voi antaa 1A tai enemmän; muuten lataus ei välttämättä ole normaalia.

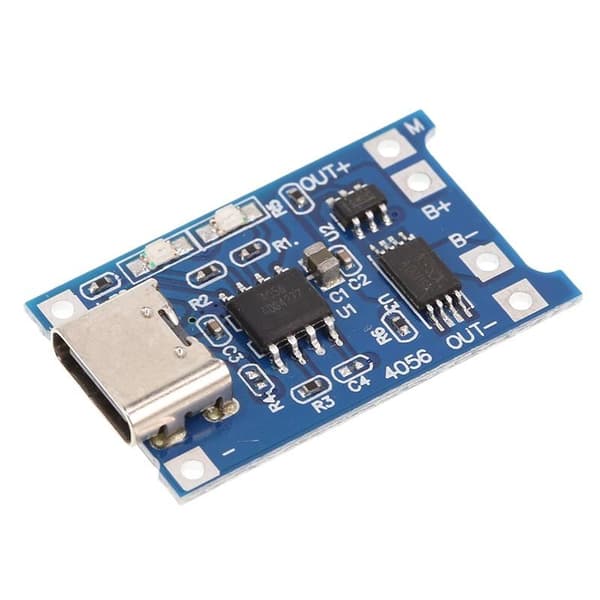

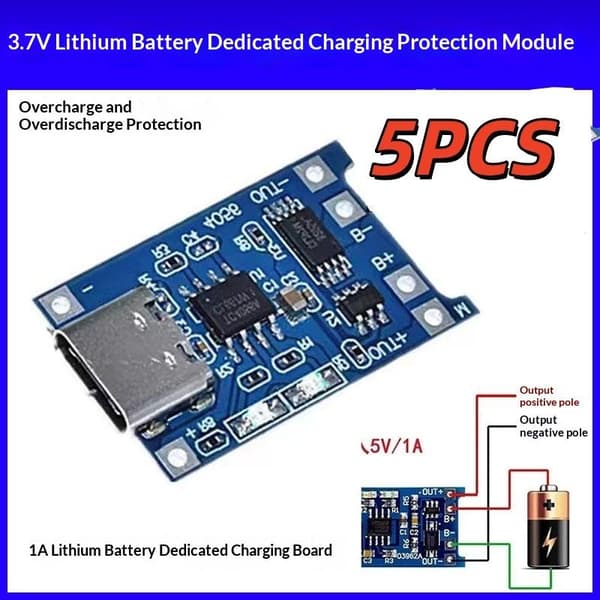

TYPE-C USB-naarasliitin ja sen viereiset + ja - tyynyt ovat virransyöttöliittimiä; kytke 5V jännite. Kytke B+ litiumakun positiiviseen napaan ja B- negatiiviseen napaan. Kytke OUT+ ja OUT- kuormaan, kuten mobiilin tehostusmuuntimen tai kuormien positiivisiin ja negatiivisiin napoihin.
Kytke akku B+ ja B- liittimiin ja kytke sitten puhelimen laturi USB-naarasliittimeen. Punainen valo osoittaa latausta ja sininen valo osoittaa, että se on täysin ladattu.

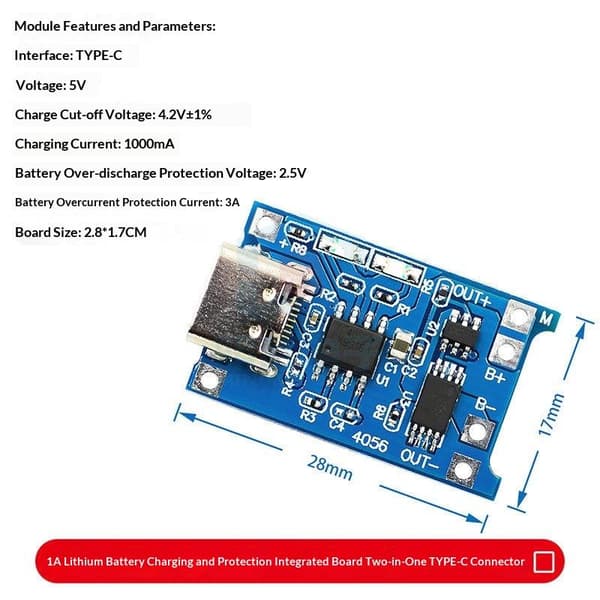

Tiedot:
Materiaali: Muovi
Tyyppi: Type-C-liitäntä, Micro USB -liitäntä
Koko: Kuten kuvassa
Tulojännite: 5V
Latauksen katkaisujännite: 4.2V ±1%
Suurin latausvirta: 1000mA
Akun ylipurkaussuojajännite: 2.5V
Akun ylivirtasuojavirta: 3A
Levyn koko: 2.8*1.7CM
Sovellus: 18650 litiumakun lataus, tee-se-itse-virtapankin kehitys, pienten elektronisten laitteiden muokkaus, elektroninen kokeiluprojekti

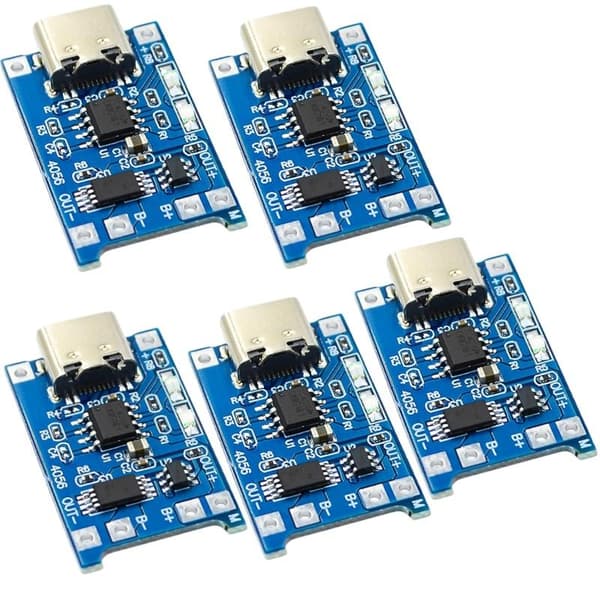

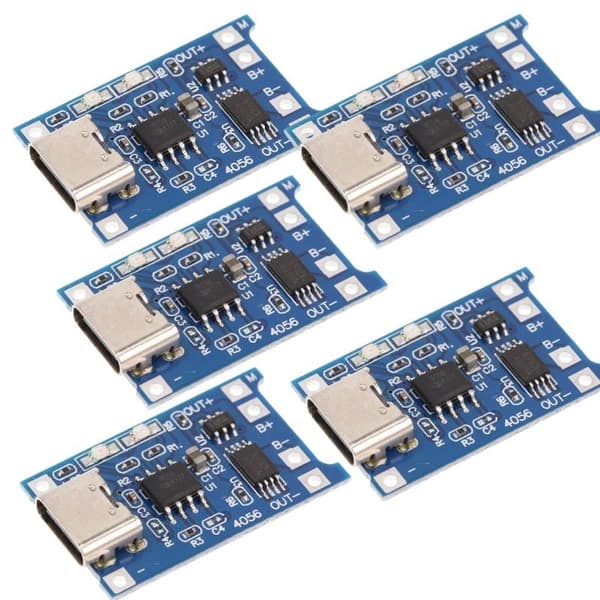

Pakkauksen sisältö: 5* Latauskorttimalli
Huomautuksia:
1. Huomaa, että kuva ei näytä todellista kokoa, katso kuvaus koko yksityiskohdista.
2. Salli erot manuaalisen mittauksen vuoksi, kiitos.
3. Eri näyttöjen erojen vuoksi kuva ei välttämättä heijasta kohteen todellista väriä.
