Ominaisuudet:

1. Käyttää irrotettavaa A4988- tai DRV8825-yhteensopivaa askelmoottorin ohjainta
2. Laajennuskorttia voidaan käyttää kaiverruskoneen tai 3D-tulostimen ohjaimelle
3. Yhteensopiva GRBL 0.8:n kanssa. Avoimen lähdekoodin laiteohjelmisto, joka muuntaa G-koodin komennon askelsignaaliksi
4. PWM- ja suuntapinni, tukee 4 akselia (X, Y, Z, A - voit kopioida X, Y, Z tai käyttää D12- ja D13-pinnejä mukauttaaksesi laiteohjelmiston täyteen 4 akseliin).
5. Kompakti muotoilu, askelmoottori voi kytkeä 4-napaiset liittimet tai juottaa

Tekniset tiedot:

Ominaisuudet:
Käyttää irrotettavaa askelmoottorin ohjainta, joka on yhteensopiva A4988:n tai DRV8825:n kanssa.
Laajennuskorttia voidaan käyttää kaiverruskoneen tai 3D-tulostimen ohjaimelle.
Yhteensopiva GRBL 0.8:n kanssa. Avoimen lähdekoodin laiteohjelmisto, joka muuntaa G-koodin komennon askelsignaaliksi.
PWM- ja suuntapinni, tukee 4 akselia (X, Y, Z, A - voit kopioida X, Y, Z tai käyttää D12- ja D13-pinnejä mukauttaaksesi laiteohjelmiston täyteen 4 akseliin).
Kompakti muotoilu, askelmoottori voi kytkeä 4-napaiset liittimet tai juottaa.
Tämä on sarja purkaamattomia osia, ja tarvitset perustavanlaatuisia juotustaitoja niiden hitsaamiseksi yhteen.
Tekniset tiedot:

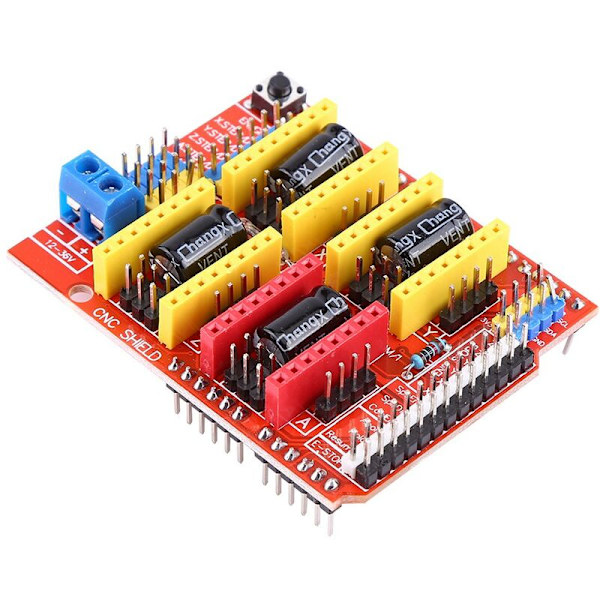

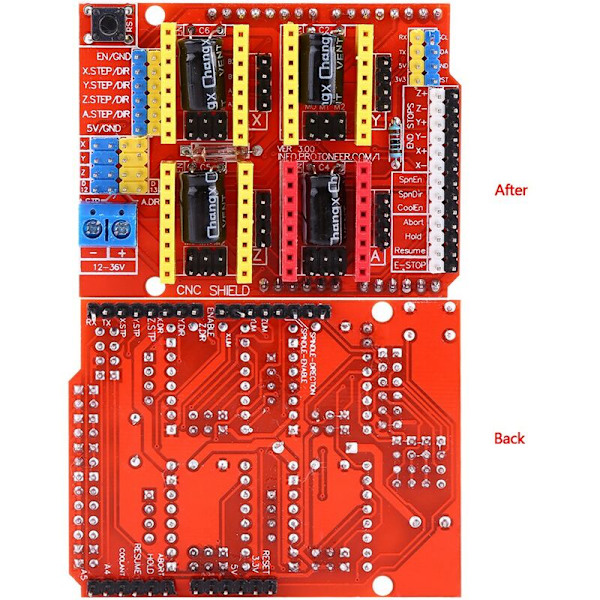

CNC-laajennuskortti:
Versio: V3.0
Väri: Punainen

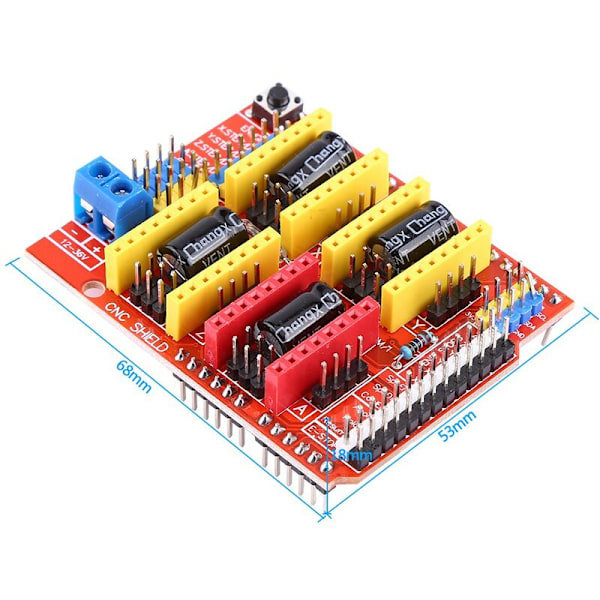

>Koko: 68 x 53 x 18 mm / 2.67 x 2.08 x 0.7"

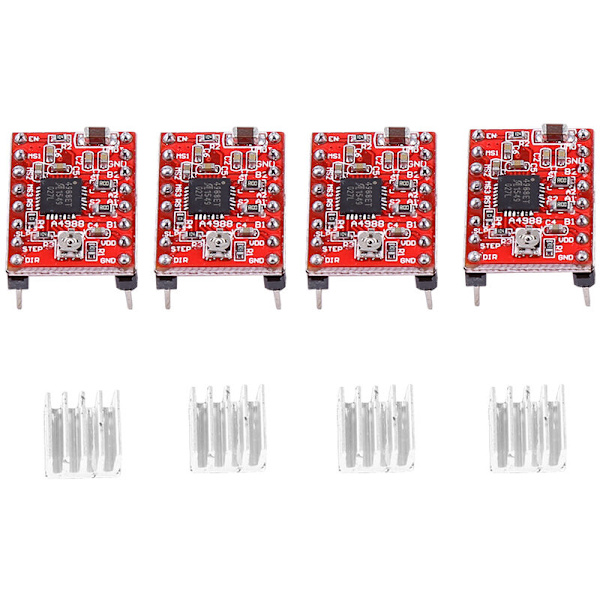

Jännite: DC 12V - 36V (vain DRV8825-ohjain voi käsitellä jopa 36V, joten ota huomioon virtalähteen jännite) 4 kpl A4988-ohjainta: Väri: Punainen
Koko: 20 x 15 mm / 0.78 x 0.59"
Lämpösuojapiiri: Kyllä
Ristivirtasuoja: Kyllä
Maadoitusvika: Kyllä
Oikosulkumuoto: Kyllä
Yhteensopiva logiikkajännite: 3.3V ja 5V
Viisi askeltilaa: Täysi, 1/2, 1/4, 1/8 ja 1/16
Sekoita hitaan virran vaimennusmallin kanssa.
Sisäinen UVLO ja alhainen RDS-lähtö (päällä).
Automaattinen virran vaimennustilan havaitseminen/valinta.
Vaiheen tasasuuntaaja, alhainen virrankulutus.
Varoitus: Askelmoottorin kytkeminen tai irrottaminen ohjaimen ollessa virran alla voi vahingoittaa ohjainta.
4 jäähdytyselementtiä:
Koko: 8x8mm / 0.31 x 0.31"
Väri: Valkoinen
Paketti sisältää:
1 x V3-laajennuskortti
4 x Ohjainta
4 x Jäähdytyselementtiä
