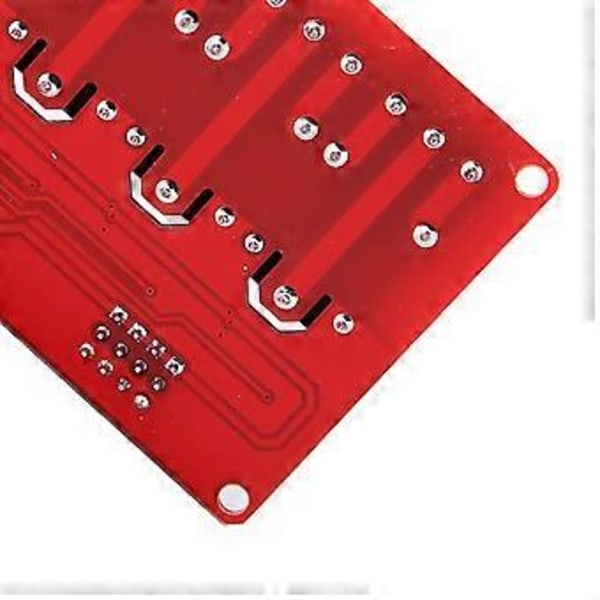

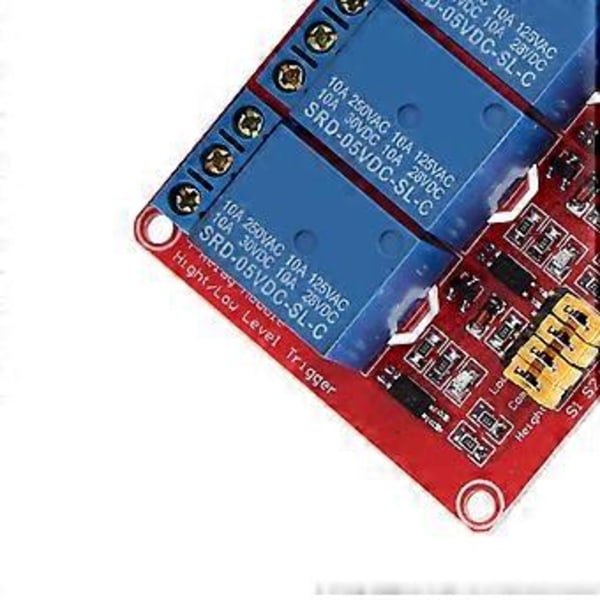

Ominaisuudet: Käyttää patch-valokytkineristystä, vahva ohjauskyky, vakaa suorituskyky. Liipaisuvirta on 5 mA. Moduulin käyttöjännite on valittavissa 5 V, 12 V tai 24 V. Jokainen moduulin polku voidaan liipaista korkealla tai matalalla tasolla hyppyjohdinasetuksen avulla. Viankestävä rakenne, vaikka ohjausjohto katkeaisi, rele ei liiku. Virran merkkivalo (vihreä), 4-suuntainen releen tilan merkkivalo (punainen). Humanisoitu käyttöliittymäsuunnittelu, kaikki liitännät voidaan liittää suoraan liittimen johdon kautta, erittäin kätevää. Neljä kiinnityspultin reikää. Tekniset tiedot: Paino: 60 g / 2,1 unssia. Yhteinen liitäntäkuorma: AC 250 V / 10 A, DC 30 V / 10 A. Moduulin koko (P * L * K): 73 * 50 * 18,5 mm / 2,9 * 2 * 0,7 tuumaa. Pultin reikä: 3,1 mm; 67 * 44,5 mm (väli). Jännite: 5 V, 12 V, 24 V (valinnainen). Moduulin liitäntä: 1. DC +: kytketty virtalähteen positiiviseen napaan (releelle vaaditaan jännite, valittavissa 5 V, 12 V ja 24 V). 2. DC-: kytke virtalähteen negatiiviseen napaan. 3. IN1-IN4: kunkin piirin asetuksen mukaan vastaavaa relettä voidaan ohjata korkealla tai matalalla tasolla imemään sisään. Releen lähtöliitin: 12 liitäntälinjaa, kaikki liitännät voidaan liittää suoraan johtoon, kätevä käyttäjille. 1. NO1--NO4: rele avaa normaalisti liitännän, ja rele on keskeytetty ennen kuin se imetään sisään, ja se on kytketty COM:iin sen jälkeen, kun se on imetty sisään. 2. Releen COM1--COM4 yhteinen liitäntä. 3. NC1--NC4: rele normaalisti suljettu liitäntä. Rele on oikosulussa COM:iin ennen kuin se imetään sisään ja keskeytetty sen jälkeen, kun se on imetty sisään. Korkean ja matalan tason liipaisuvalintaliitin: 1. S1-S4 on releen 1-4 kanavan korkean ja matalan tason liipaisuvalinta peräkkäin; 2. Com ja matala oikosulku, vastaava rele matalan tason liipaisulle, com ja korkea oikosulku korkean tason liipaisulle. Pakettiluettelo: 1 x relemoduuli.
