Generaattori käyttää enkooderia virran ja jännitteen ulostulon säätämiseen ja parametrien muokkaamiseen. Enkooderin painiketta käytetään kohdistimen siirtämiseen. Paina painiketta kerran, kohdistin siirtyy yhden bitin ylempään asentoon (vilkkuvalla kehotteella), ja kohdistimen sijaintia käytetään osoittamaan enkooderin yhden pulssin vastaavaa erilaista ulostulon säätömäärää (0,01, 0,1, 1, 10 (mA tai V)).
Ominaisuudet:

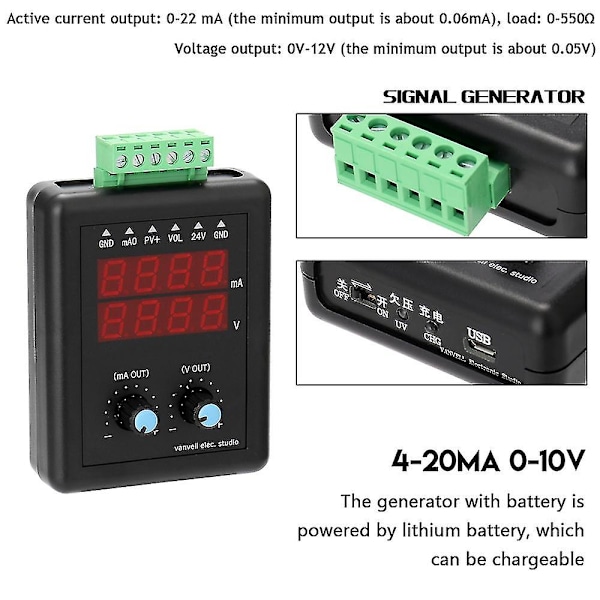

Akulla varustettu generaattori saa virtansa litiumakusta, joka on ladattavissa.
Kun akun jännite on liian alhainen, alijännitteen merkkivalot syttyvät, sammuta generaattori ja lataa akku ajoissa.
Jos generaattoria ei käytetä pitkään aikaan, lataa se vähintään 2 kuukauden välein akun vaurioitumisen estämiseksi.
MICRO USB -virta ja -lataus.
1 Virran ulostulo
Virran ulostuloenkooderia kierretään oikealle, ulostulo kasvaa; ja sitä kierretään vasemmalle, ulostulo pienenee. Voit muuttaa kohdistimen sijaintia enkooderin painikkeella muuttaaksesi erilaista ulostulon lisäystä ja vähennystä (0,01 mA, 0,1 mA, 1 mA, 10 mA).
2 Jännitteen ulostulo
Jännitteen ulostuloenkooderia kierretään oikealle, ulostulo kasvaa; ja sitä kierretään vasemmalle, ulostulo pienenee. Voit muuttaa kohdistimen sijaintia enkooderin painikkeella muuttaaksesi erilaista ulostulon lisäystä ja vähennystä (0,01 V, 0,1 V, 1 V, 10 V).
3 24 V Jännitteen ulostulo 24 V tulee ulos suoraan, kun virta kytketään.
4 Ulostulon korjaus
Paina ja pidä virran ulostuloenkooderin painiketta painettuna yli 2 sekuntia siirtyäksesi korjausliittymään. Virran ulostulon korjausalue on 9,99 % ja jännitteen ulostulon korjausalue on 9,99 %. Vastaavat virta- ja jännitearvot voidaan korjata kiertämällä vastaavaa enkooderia. Paina jänniteenkooderin painiketta, asetukset tallennetaan, ja paina virtaenkooderin painiketta, asetus peruutetaan.
Huomaa: Ulostulopiirin rajoituksen vuoksi pienin ulostulojännite ja -virta eivät voi olla 0
Määrittelyt:

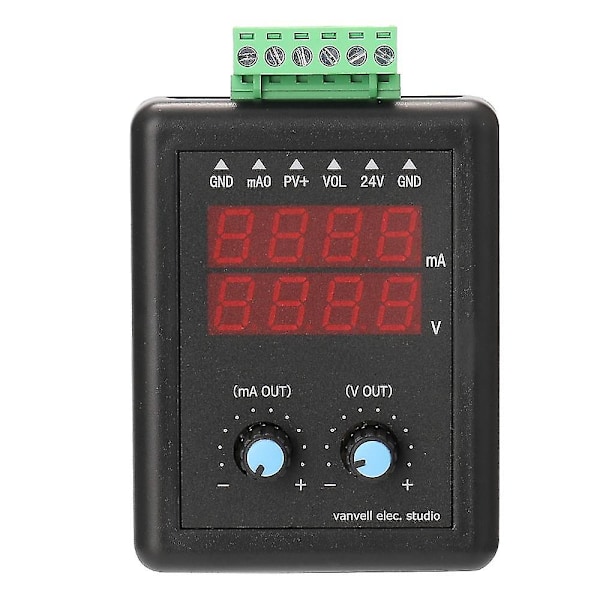

Nimi: Signaaligeneraattori
Aktiviinen virran ulostulo: 0-22 mA (pienin ulostulo on noin 0,06 mA), kuorma: 0-550
Passiivinen virran ulostulo: 0-22 mA (pienin ulostulo on noin 0,06 mA), ulkoinen virtalähde jopa 30 V, kuorma: 0-550
Jännitteen ulostulo: 0V-12V (pienin ulostulo on noin 0,05V)
24 V jännitteen ulostulo: käyttövirta: 35 mA (ei yli 35 mA)
Käyttöympäristö: 0C-50C ilman kondensaatiota
Tuotteen koko: 90 * 70 * 28 mm / 3,54 * 2,76 * 1,10 tuumaa
Pakkauskoko: 150 * 100 * 80 mm / 5,91 * 3,94 * 3,15 tuumaa
Pakkauspaino: 120 g / 4,23 unssia
Pakkausluettelo:
1 * Signaaligeneraattori
