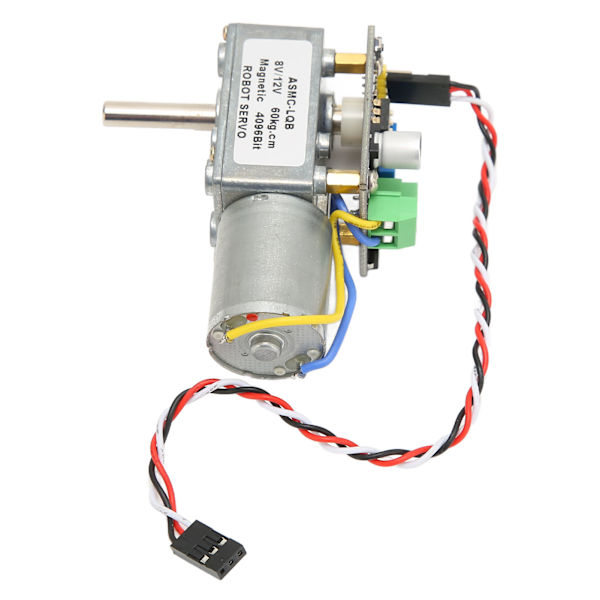

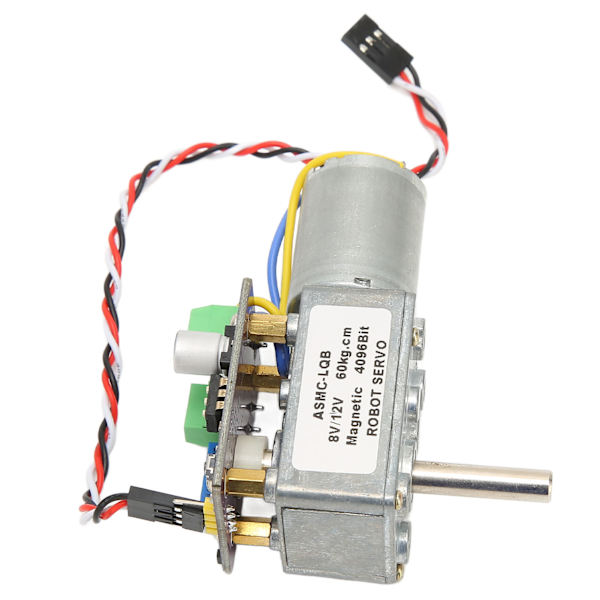

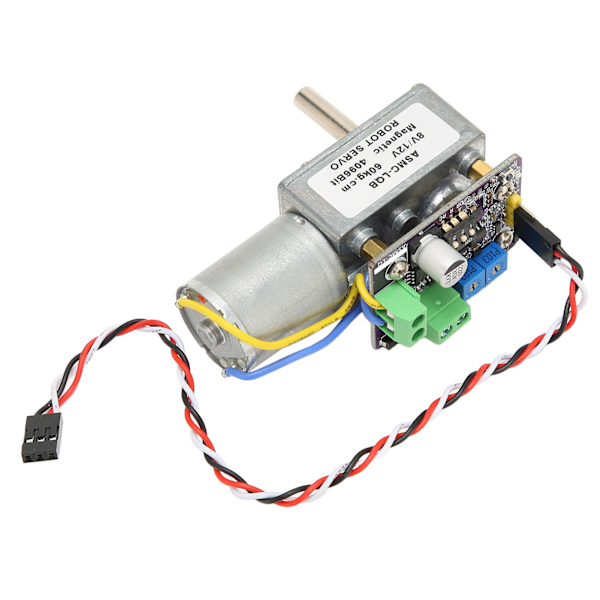

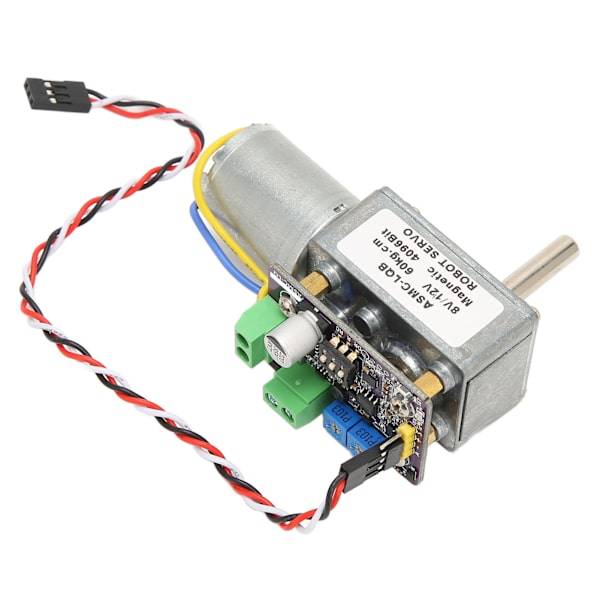

Tuotetyyppi: 360 asteen kooderi robotti servo
Materiaali: Rauta, PCB
Käynnistysvääntömomentti: Maksimi 60 kg.cm
Pitovääntömomentti: Maksimi 60 kg.cm
Nimellisnopeus (24 V:n virtalähde): 0,5 s 60 astetta kohden
Nimellisparametrit:
Nimellisjännite: 8-12 V DC (8 V minimi 20 V maksimi, rajoitusjännite)
Kuormittamaton virta: <500 mA (virtaraja: 1 A, suositellaan käytettäväksi kytkentävirtalähdettä tai akkua, joka on suurempi kuin 1 A)
Rajoituskulma: ±180 astetta tai 0-360 astetta (maksimi). Servossa on elektroninen rajoituksen säätö
Ohjaustila
1. RC-tila: 1 ms:n pulssitaajuus: 1 ms-2 ms (pulssin leveys) 50 Hz:ä (taajuus) kohden langattomaan kauko-ohjaukseen. 2 ms:n pulssitaajuus: 0,5 ms-2,5 ms (pulssin leveys) 50 Hz:ä (taajuus) kohden monisuuntaisen servoohjaimen tilaan
2. Analogisen jännitteen tila: 0 V-5 V:n tulojännite (0 V vastaa 0 astetta, 5 V vastaa 360 astetta)
Ohjauksen tarkkuus: 360 astetta vastaa 12 bitin tarkkuutta (4096), 32-bittinen ARM-mikrokontrolleri, digitaalinen portti magneettisen koodidatan lukemiseen
Materiaali: Vaihteet ja akselit: seosteräs, vaihteistokotelo: valettu alumiini
Paino: 160-170 g / 0,35-0,37 lb
Rajoittavat parametrit:
Rajoitusjännite: 8 V-20 V DC (maksimi)
Virtaraja: 1 A±0,2 A (maksimi)
Työskentelykulkma: ±180 astetta tai 0-360 astetta (maksimi)
Ohjaustila:
1. RC-tila: 1 ms:n pulssitaajuus: 1 ms-2 ms (pulssin leveys) 50 Hz-333 Hz:ä (taajuus) kohden, 2 ms:n pulssitaajuus: 0,5 ms-2,5 ms (pulssin leveys) 50 Hz-333 Hz:ä (taajuus) kohden
2. Analogisen jännitteen tila: 0 V-5 V:n tulojännite. 0 V vastaa 0 astetta, 5 V vastaa 360 astetta
Paino: 160-180 g / 0,35-0,4 lb
Koko: Noin 42x40x82mm / 1,7x1,6x3,2in
Mekaaninen käyttöikä: >1 000 000 sykliä täydellä kuormalla (konservatiivinen arvo)
