Tuotekuvaus

Materiaali: Elektroninen materiaali

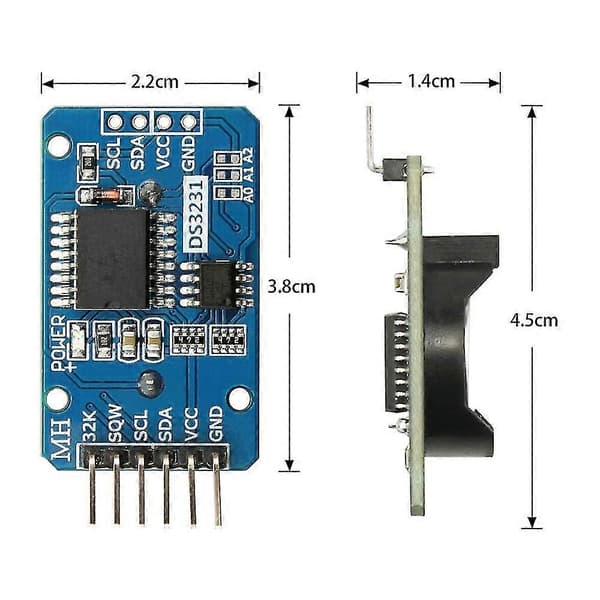

Koko: 38mm (pituus) * 22mm (leveys) * 14mm (korkeus)

Käyttöjännite: 3,3--5,5V

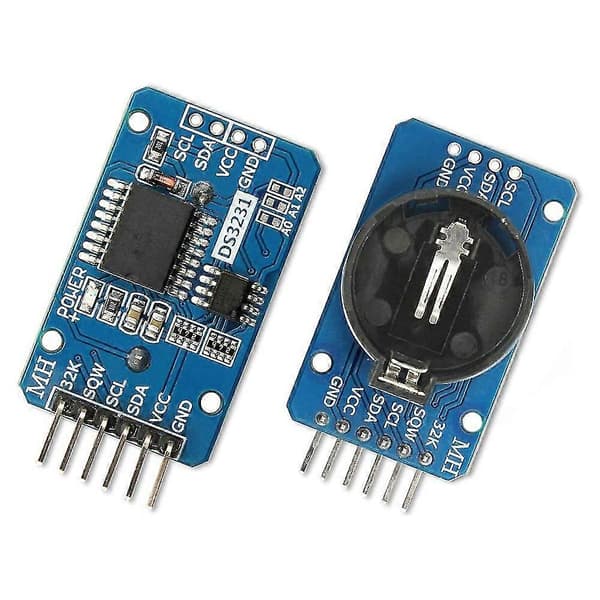

Kellopiiri: korkean tarkkuuden kellopiiri DS3231

Kellon tarkkuus: alueella 0-40, tarkkuus on 2 ppm ja vuotuinen virhe on noin 1 minuutti

Sisältää 2 kalenterihälytyskelloa
\Ohjelmoitava kanttiaaltolähtö

Reaaliaikakello tuottaa sekunnit, minuutit, tunnit, viikonpäivän, päivämäärän, kuukauden ja vuoden sekä tarjoaa karkausvuosikorjauksen, jonka voimassaoloaika on jopa vuoteen 2100 asti

Sisäänrakennettu lämpötila-anturi sirun sisällä, tarkkuus 3

Muistipiiri: AT24C32 (tallennuskapasiteetti 32K)

IIC-väyläliitäntä, suurin lähetysnopeus on 400 kHz (kun käyttöjännite on 5 V)

Muita IIC-laitteita voidaan kytkeä sarjaan, 24C32-osoitetta voidaan muuttaa oikosulkemalla A0/A1/A2, oletusosoite on 0x57

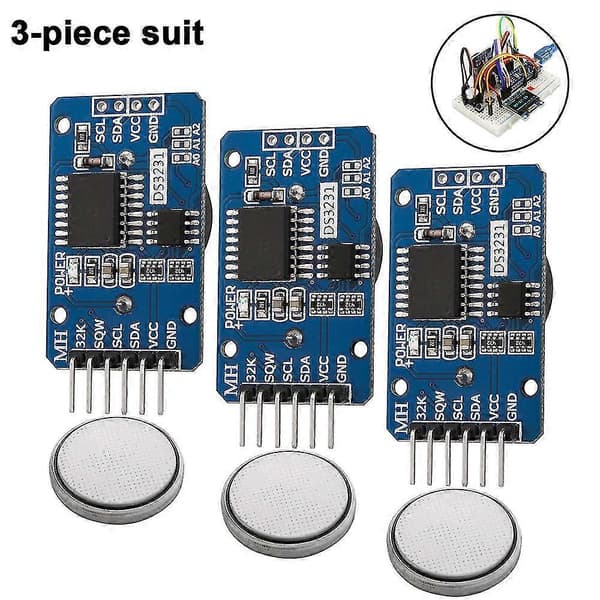

CR2032-paristolla

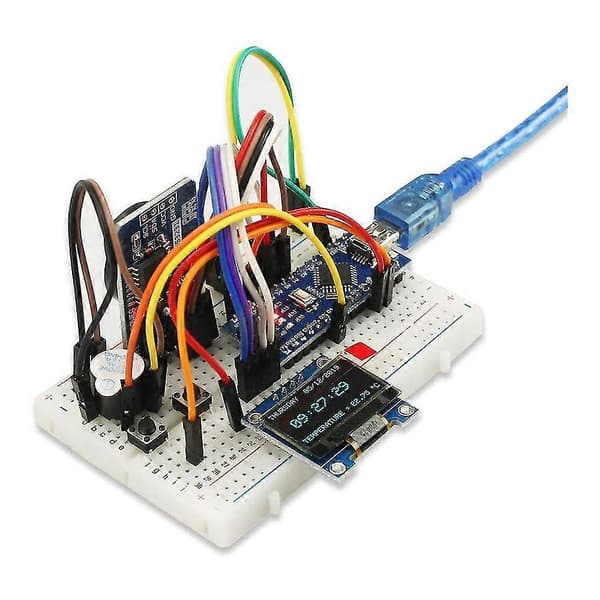

Johdotusohjeet (esimerkkinä Arduino uno r3):

SCLA5

SDAA4

VCC5V

GNDGND

Pakkausmenetelmä: yksittäinen antistaattinen pakkaus

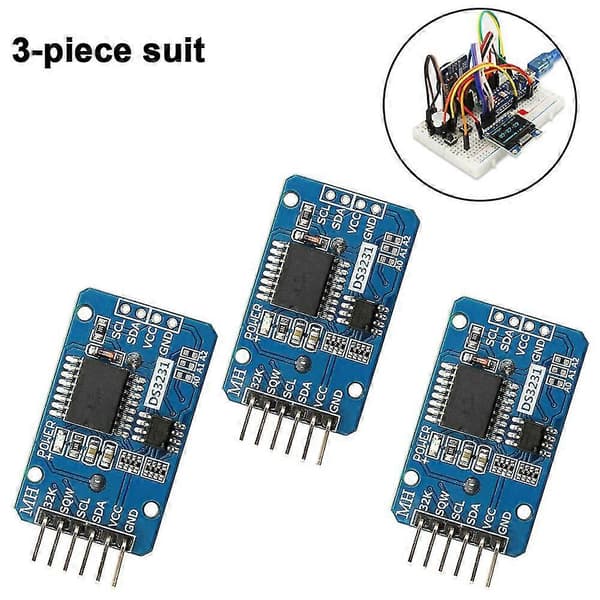

Määrä: 3 osan sarja

Pakkaussisältö: 3 * 3 osan sarja IIC-moduulia

1.Reaaliaikakellopiiri DS3231 AT24C32:ta käytetään reaaliaikakellopiirinä, joka pitää ajan käynnissä, vaikka päävirtalähde olisi pois päältä (akun avulla).

2.Täydellinen kellokalenteritoiminto, mukaan lukien sekunnit, minuutit, tunnit, päivä, päivämäärä, kuukausi ja vuosi, karkausvuosikorjauksella vuoteen 2100 asti.

3.Erittäin tarkkaDS3231-muistipiirit - AT24C32, erittäin tarkka I2C-reaaliaikakello (RTC), jossa on integroitu lämpötilakompensoitu kideoskillaattori (TCXO) ja kide.

4.Kaksi ohjelmoitavaa tarjoaa ohjelmoitavat vuorokaudenajan hälytykset ja kalenteri voidaan asettaa kanttiaaltolähdöksi. Osoite ja data siirretään sarjamuodossa I2C-kaksisuuntaisen väylän kautta.

5.Riittävän turvallinen Tarkka lämpötilakompensoitu jännitereferenssi- ja komparaattoripiiri valvoo VCC:n tilaa havaitakseen sähkökatkokset ja tarjoaa nollauslähdön. Lisäksi RST-nastaa valvotaan P-nollauksen luomiseksi.
