1. Virransyöttö: Voit käyttää suoraan MICRO-USB Android-kaapelia 5V suoraan virransyöttöön, tai voit myös liittää 5V virransyötön tai 3.7V litium-akun (kuten kuvassa). Huomaa, että 5V ja 3.7V virransyöttöliitännät ovat erilaiset. 5V jännite on kytketty 5V ja GND:hen, ja 3.7V litium-akku on kytketty VBAT ja GND:hen. Suurin käyttövirta on 5V2A. On suositeltavaa käyttää säädeltyä 5V2A virransyöttöä paremman äänenlaadun saavuttamiseksi.

2. Tukee USB-äänikorttia, ilmainen asema (plug and play). Liitä moduuli tietokoneeseen USB-kaapelilla, ja tietokone voi moduulin vahvistimen kautta antaa ääntä. Äänen ulostulo: antaa vasemman ja oikean stereon äänisignaalit, jotka voidaan liittää kahteen 2-8 ohmin, 3-5W kaiuttimeen ja 4 Euro 5W kaiuttimeen.

3. Tällä tuotteella on oma kaksois 5W tehovahvistinpiiri, eikä sitä saa liittää toiseen vahvistimeen! Kahden vahvistimen ulostuloja ei saa liittää rinnakkain tai negatiivisia napoja ei saa liittää yhteen, muuten tehovahvistinpiiri voi vaurioitua.

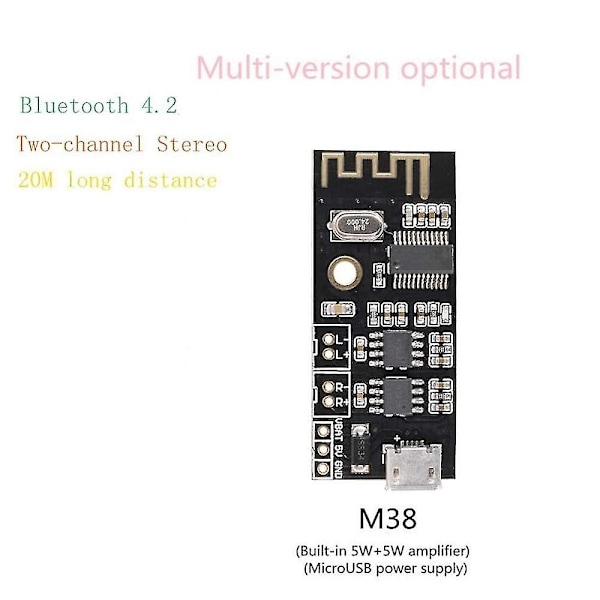

4. Tämä tuote M38 on matalatehoinen Bluetooth-suunnittelu ratkaisu, tukee Bluetooth 4.2 -lähetystä, 2-kanavaista stereota lossless-toistoa, ja moduuli voidaan liittää Bluetoothiin nopeasti toteuttaakseen Bluetooth-langattoman lähetyksen, mikä on erittäin kätevää.

5. Avoimessa ympäristössä Bluetooth-yhteyden etäisyys voi olla 20 metriä. Laajasti käytetty Bluetooth-äänen vastaanoton, äänen DIY-muokkauksen ja muiden sovellusten yhteydessä.



Toiminto

Bluetooth V4.2 versio, tukee Bluetooth-automaattisen yhteyden tekniikkaa, tukee WAV/WMA/FLAC/APE/MP3 lossless-dekoodausta, stereota kaksoiskanavaista ulostuloa.

Kun moduuli on kytketty päälle, matkapuhelin etsii Bluetooth-nimeä -M38, ja voit yhdistää Bluetoothin sen jälkeen.

Moduulin sininen merkkivalo:

Kun Bluetooth ei ole kytketty, merkkivalo vilkkuu nopeasti;

Kun Bluetooth-yhteys on päällä, merkkivalo palaa jatkuvasti;

Kun Bluetooth toistaa, merkkivalo vilkkuu hitaasti.

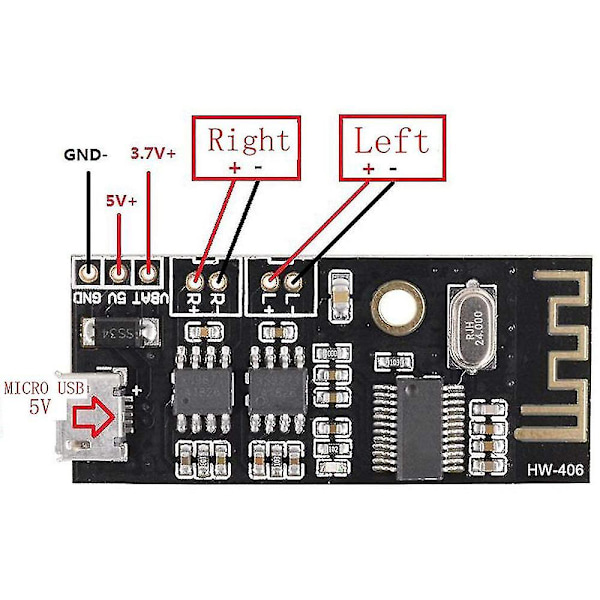

-M38 Pin

5V----------Virran positiivinen 5V

GND-------Virran negatiivinen

VBAT------Litium-akun anodi 3.7-4.2V

L-/L+ -------------Vasen kanava ulostulo

R-/R+ -------------Oikea kanava ulostulo

Väri: musta

Materiaali: PC+metalli

Koko: 45 x 20mm



Pakkauksen sisältö:

3 x M38 Langaton Bluetooth MP3 Äänenvastaanotinlevy (Eri tuotantoerien osalta tuotteen ulkonäön merkit voivat poiketa kuvista)



Vain edellä mainittu pakkauksen sisältö, muita tuotteita ei sisälly.

Huomautus: Valo ja erilaiset näytöt voivat aiheuttaa kohteen värin kuvassa hieman erilaiseksi kuin todellisuudessa. Mittauksen sallittu virhe on +/- 1-3cm.
