Käytä seuraavia vaiheita: 1. Liitä virtalähteeseen; 2. Paina kiertokytkintä 10 sekunnin ajan vaihtaaksesi normaaliin tai tarkkaan tilaan, 3. Paina kiertokytkintä lyhyesti säätääksesi taajuutta ja muuttaaksesi arvoa kiertämällä kytkintä; 4. Paina kiertokytkintä 2 sekunnin ajan säätääksesi duty cycleä;
5. Paina 5 sekunnin ajan lukitaksesi asetetut parametrit.
6. Testaa; 7. Paina 'ON/OFF' -näppäintä kytkeäksesi PWM-lähdön päälle tai pois päältä;
8. Irrota virtalähde ja kytke kuorma käyttääksesi moduulia.

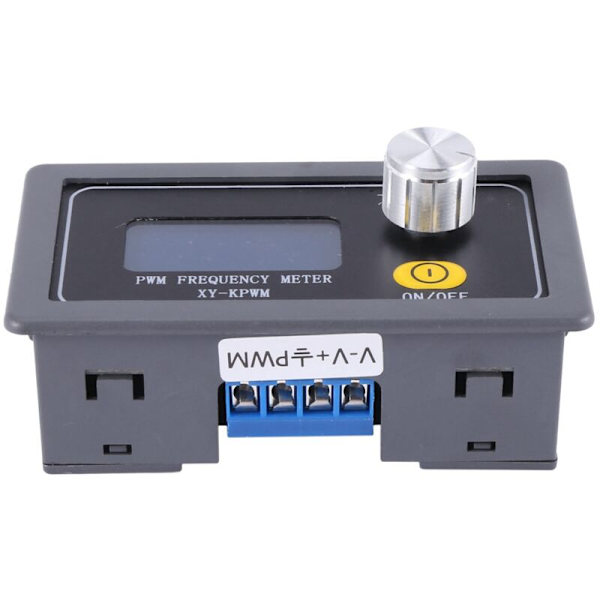

XY-KPWM-signaaligeneraattori on laite, joka tuottaa sähköisiä signaaleja eri taajuuksilla, neliöaaltotasoilla ja lähtötasoilla;1. Kotelolla;2. Teräväpiirtoinen LCD-näyttö;Tukee UARTia;

4. Tukee taajuuden säätöä
5. Tukee duty cycle -säädön
6. Tarkka havaitseminen
7. Tukee virrankatkaisumuistin toimintoa
8.1 kanavan PWM-lähtö
9. Kaksi työskentelytilaa
10. Nuppi tukee lukitustoimintoa virhetoiminnan estämiseksi
11. Tukee lähtöä
Parametrit:
1. Tuotenimi: XY-KPWM PWM-signaaligeneraattori;
2. Malli: XY-KPWM;
Käyttöjännite: DC 3.3V-30V;
Taajuusalue (normaalitila): 1Hz~150KHz;
Taajuusalue (tarkka tila): 1Hz~15KHz;
6. Taajuustarkkuus: 2%;
Duty cycle -tarkkuus: 1% normaalitilassa;
Duty cycle -tarkkuus: 0,1% tarkassa tilassa;
9. Duty cycle -alue: 0,00%-100%;
10. Lähtövirta: noin 5-30mA;
11. Lähtöamplitudi: sama kuin tulojännite;
12. Käyttölämpötila: -40°C~85°C
13. Käyttökosteus: 0%~95%RH;
Sovellus:
1. Suorakulmainen generaattori, joka tuottaa neliöaaltosignaalin kokeelliseen kehitykseen;
2. Käytetään neliöaaltosignaalin tuottamiseen, joka ohjaa moottorin ohjainta;
3. Tuottaa säädettäviä pulsseja, joita MCU käyttää;
4. Himmennin;
Vakionopeudensäädin;
Väri: Musta
Materiaali: Muovi
Koko: 71 x 39mm
Paketin sisältö:
2 x Signaaligeneraattori

Vain yllä oleva pakkaussisältö, muut tuotteet eivät sisälly toimitukseen.
