Huomautus: 1. Jotta moduuli toimisi vakaasti, varmista, että käytät virtalähdettä, jonka teho on yli kaksi kertaa kuorman teho. Jos kuorma on moottori, käytä virtalähdettä, jonka teho on yli 3 kertaa suurempi.
2. Suurin kuormitusvirta on 2A, jos se on kuormitusmoottori, suurin kuormitusvirta on 1A
3. Moduuli voi ohjata vain eteen- ja taaksepäin pyörimistä (käynnistystä ja pysäytystä ohjataan virran kytkemisellä ja katkaisemisella)
Kuvaus:
Itselukittuva (bistabiili) käänteisen polariteetin ohjain
Tulojännite: DC 5V (5V versio) / DC 6-24V (12V versio)
Moduulin käyttövirta: eteenpäin pyöriminen 2MA, taaksepäin pyöriminen 35-40MA
Kuormitusjännite: sama kuin lähtöjännite
Kuormitusvirta: enintään 2A (moottori≤1A)

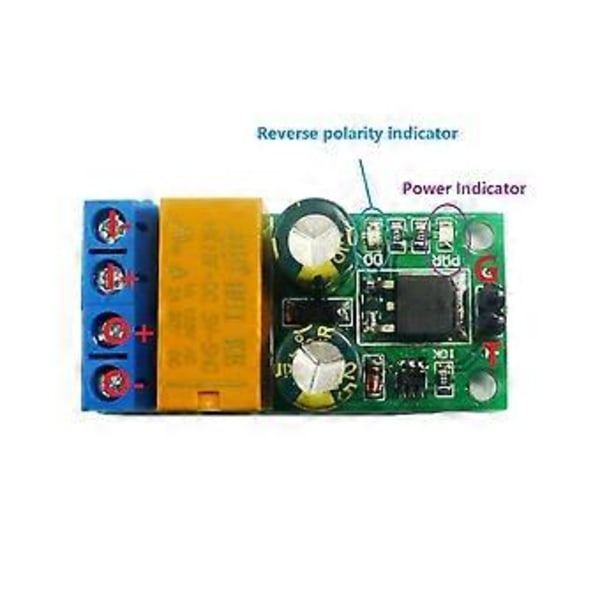

Virran merkkivalo ja käänteisen polariteetin merkkivalo
Ohjaustila: matala pulssiohjaus
Tämä on itselukittuva (bistabiili) käänteisen polariteetin rele. Laukaise kerran, lähtö käänteinen polariteetti (ja pidä), ja laukaise uudelleen, lähtö = tulo (ja pidä)

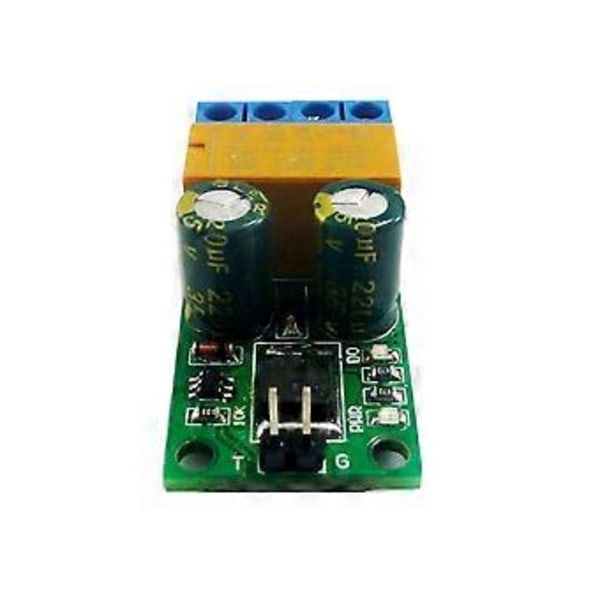

Nastojen kuvaus:
I+: virrantulo +;
I-: Jännitteen tulo -;
O+: virran ulostulo + (kun polariteetti on käänteinen, ulostulo on -);
O-: virran ulostulo - (ulostulo on +, kun polariteetti on käänteinen);
G: liipaisusignaalin maadoitus;
T: Liipaisusignaalin tulo (0,2-2 sekunnin matala pulssi).

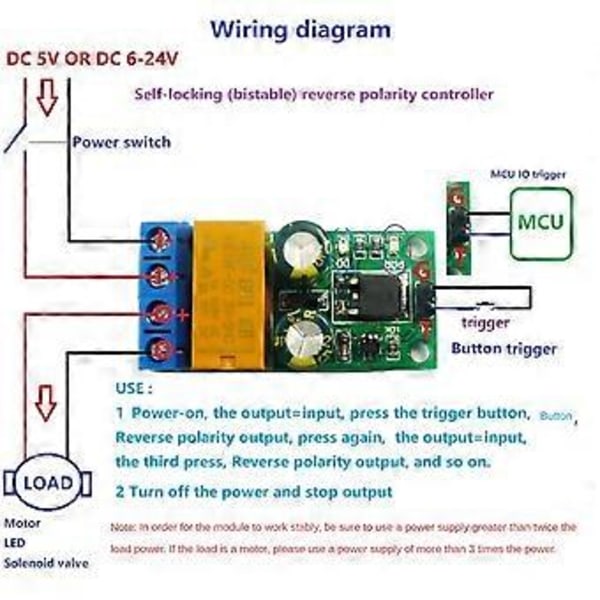

Ohjeet:
Virran kytkemisen jälkeen ulostulo = tulo, paina liipaisinpainiketta, käänteisen polariteetin ulostulo, laukaise painike uudelleen, ulostulo = tulo, laukaise painike kolmannen kerran, käänteisen polariteetin ulostulo. Ja niin edelleen.
Katkaise virta ja pysäytä ulostulo.
koko: 43mm x 21mm x 16mm
Materiaali: PCB
väri: Vihreä

Paketin sisältö:
1 x käänteisen polariteetin ohjain
Vain yllä oleva paketin sisältö, muut tuotteet eivät sisälly toimitukseen.
Huomautus: Valon heijastus ja erilaiset näytöt voivat aiheuttaa sen, että kuvan kohteen väri poikkeaa hieman todellisesta. Mittausvirhe on +/- 1-3cm.
