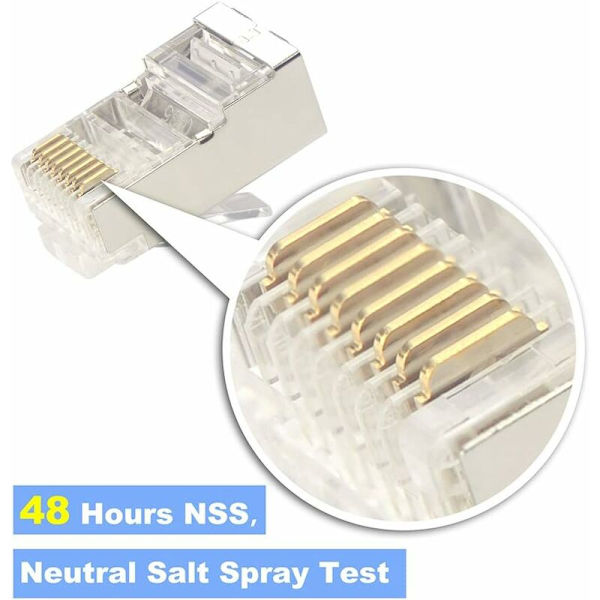

25 kappaleen RJ45-liitin Nikkelöity suojattu RJ45-liitin Kärki Via Ethernet-moduuliliitin

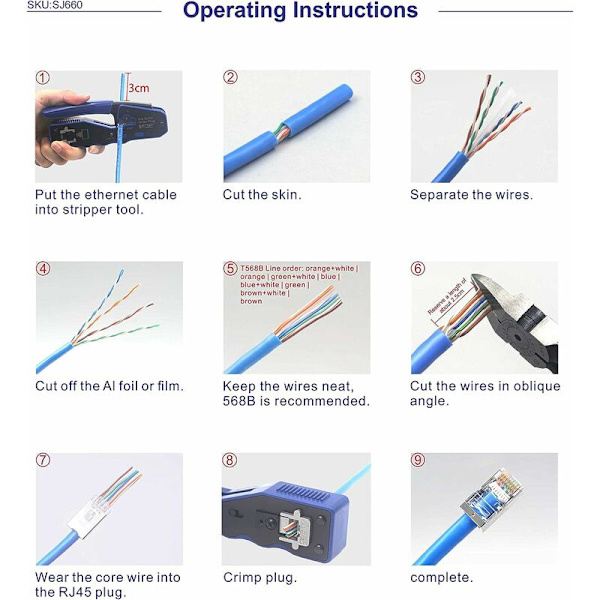

Vaihe 1: Käytä kallistusta leikkaamaan tarvittava kierretyn parin pituus, vähintään 0,6 metriä, enintään 100 metriä. Käytä sitten kierretyn parin johtimen kuorijaa (itse asiassa mitä tahansa leikkuria voidaan käyttää) kierretyn parin johtimen ulkovaipan kuorimiseen 2-3 cm. Joissakin kierretyissä parikaapeleissa on pehmeä nailonjohto. Jos tunnet, että paljastettu osa on liian lyhyt, kun kuorit kierretyn parikaapelin vaipan, mikä ei ole suotuisaa RJ-45-liittimen valmistukselle, voit pitää kierrettyä parikaapelia tiukasti, puristaa sitten nailonlankaa ja kuori se ulkovaipan alle saadaksesi pidemmän paljaan johtimen.

Vaihe 2: Kuorittu kierretty parikaapeli.

Vaihe 3: Seuraavaksi sinun on suoritettava numerointitoiminto. Vedä paljastetun kierretyn parin oranssi pari itseäsi kohti, vedä ruskea pari itseäsi kohti, kuori vihreä pari vasemmalle ja kuori sininen pari oikealle. Korkea: Oranssi Vasen: Vihreä Matala: Ruskea Oikea: Sininen

Vaihe 4: Aseta vihreät ja siniset kohdistusviivat keskiasentoon, kun taas oranssit ja ruskeat kohdistusviivat pysyvät muuttumattomina, eli sanotaan sijoitettuna ulkoasentoihin.

1. vasemmalta: oranssi 2. vasemmalta: vihreä 3. vasemmalta: sininen 4. vasemmalta: ruskea

Vaihe 5: Kuori jokainen johdinpari varovasti. Koska noudatamme EIA/TIA 568B -standardia liittimen valmistuksessa, johdinparien värit ovat tietyssä järjestyksessä.

On tärkeää huomata, että vihreän palkin on ylitettävä sininen pari. Helpoin virhe tässä on sijoittaa valkoiset ja vihreät viivat vihreiden viivojen viereen, mikä aiheuttaisi ylikuulumista ja vähentäisi siirtotehokkuutta.
Vasemmalta oikealle: valko-oranssi/oranssi/valko-vihreä/sininen/valko-sininen/vihreä/valko-ruskea/ruskea Yleinen virheellinen liitäntä on vihreän johtimen sijoittaminen neljänteen nastaan.

Vihreän johtimen oikea sijainti on sijoitettava 6. nastaan, koska 100BaseT-verkossa 3. nasta ja 6. nasta ovat sama pari, joten samaa paria on käytettävä. (Katso EIA/TIA 568B -standardi) Vasemmalta oikealle: valkoinen oranssi/oranssi/valkoinen vihreä/vihreä/valkoinen sininen/sininen/valkoinen ruskea/ruskea

Vaihe 6: Käytä saksia tai diagonaalisia pihtejä leikataksesi paljastettu kierretty pari vain noin 14 mm:iin. Syy, miksi tämä pituus jätetään, on EIA/TIA-standardien noudattaminen. Voit viitata tietoihin RJ-45-liittimien käytöstä ja kierrettyjen parien tuotantostandardien johdantoon. Aseta sitten jokainen kierretyn parin johdin järjestyksessä RJ-45-liittimen nastoihin. Valko-oranssi johdin tulee sijoittaa ensimmäiseen nastaan ja niin edelleen.

Huomautus: Kaikki tiedot ovat manuaalisia mittauksia, salli 1 - 3 cm:n virhe, valon ja näytön eron vuoksi on tietty väriero, riippuen vastaanotetusta fyysisestä esineestä Toimitusmäärä: (pääkuvan mukaan)
