Kuvaus

Tekniset tiedot:

1. Tämä muunnin käyttää tehokasta ch340T-piiriä, joka tukee useimpia käyttöjärjestelmiä (mukaan lukien Windows ja Linux)

2. Baud-nopeusalue: 300 ~ 115200bsp

3. TVS-ylijännitesuojauksella, tiukat vaatimukset tuotteen suunnittelulle teollisuuden mukaan

4. Kaikki yhdellä silmäyksellä. Levyssä on kolme merkkivaloa. Yksi on virran merkkivalo: USB:n normaali virran merkkivalo (punainen), yksi tietokoneen kautta USB:stä 422:een (485) ja lähettää sitten datailmaisimen (punainen), on 422 (485) vastaanottaa tietokoneen lähettämät tiedot vastaanotettujen tietojen latausilmaisin (vihreä) valo.

5. Erittäin helppo kuljettaa, lähes tavallisen USB-muistitikun kokoinen.

6. Muunnin on USB2.0-liitäntä, yhteensopiva USB1.1:n kanssa.

7. PC suoraan yläosaan datakaapelilla, ei ulkoista virtalähdettä.

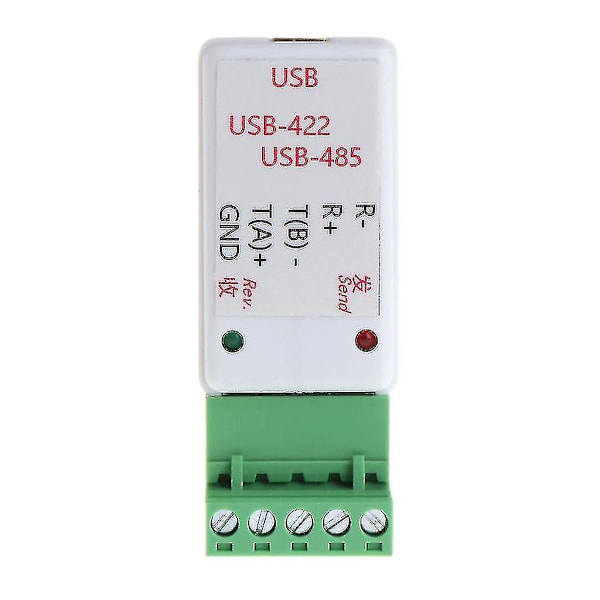

Pin-määritys:

USB-422-liittimen määritykset

1 --------------- R-(vastaanotto)

2 --------------- R+ (vastaanotto)

3 --------------- T-(lähetys)

4 --------------- T+ (lähetys)

5 --------------- GND (maa)

USB-485-liittimen määritykset

1 --------------- tyhjä

2 --------------- tyhjä

3 --------------- B-(485-tila)

4 --------------- A (485-tila)

5 ----- GND (maa)



Paketti sisältää:

1 kpl 2 in 1 USB-485 USB-422 -muunninsovitin

1 kpl USB-kaapeli
