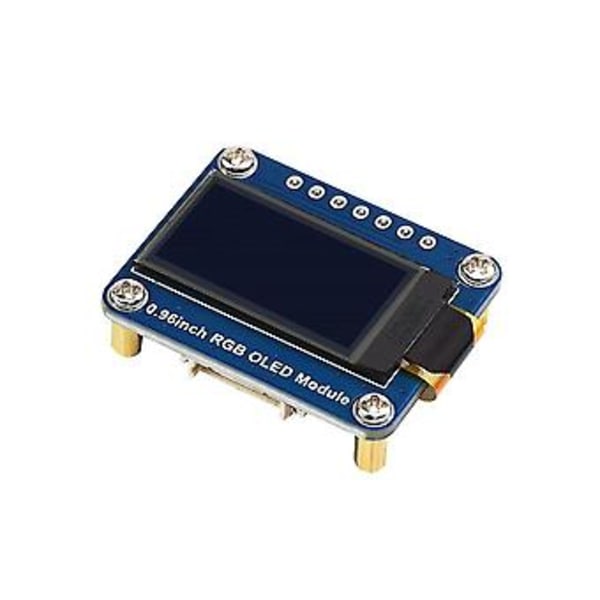

0,96 tuuman OLED-näyttömoduuli, sisäänrakennettu SSD1357-ohjainpiiri, SPI-tiedonsiirto
64x128 resoluution OLED-näyttö, 65K väriä, selkeä ja värikäs näyttöefekti
SPI-liitäntä, minimoi vaadittavat IO-nastat

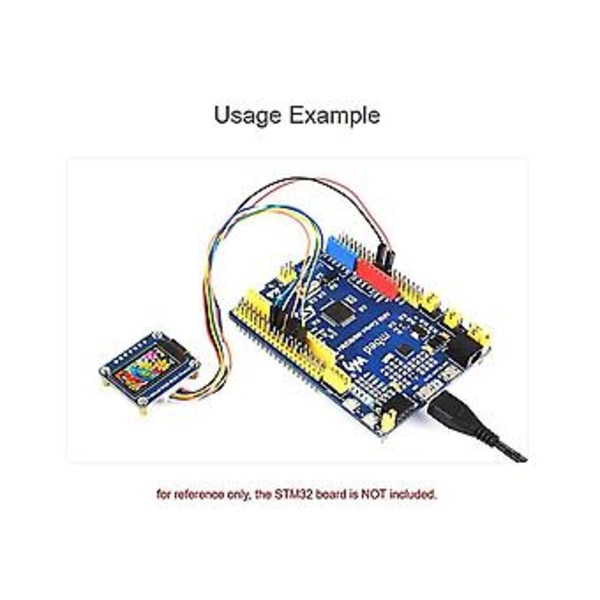

Mukana online-kehitysresursseja (esimerkkejä //STM32:lle)
Käyttöjännite: 3,3V/5V (Huomaa, että virtalähteen jännitteen ja logiikkajännitteen on oltava yhdenmukaisia, muuten se ei toimi kunnolla)
Tuettu liitäntä: 4-johtiminen SPI, 3-johtiminen SPI
Ohjain: SSD1357
Resoluutio: 64 (RGB) x 128
Näyttöväri: 65K väriä
Näytön mitat: 10,8624 (L) x 21,736 (K) mm
Pikselikoko: 0,0327 (L) x 0,146 (K) mm
Moduulin koko: noin 32,5 x 26,0 mm

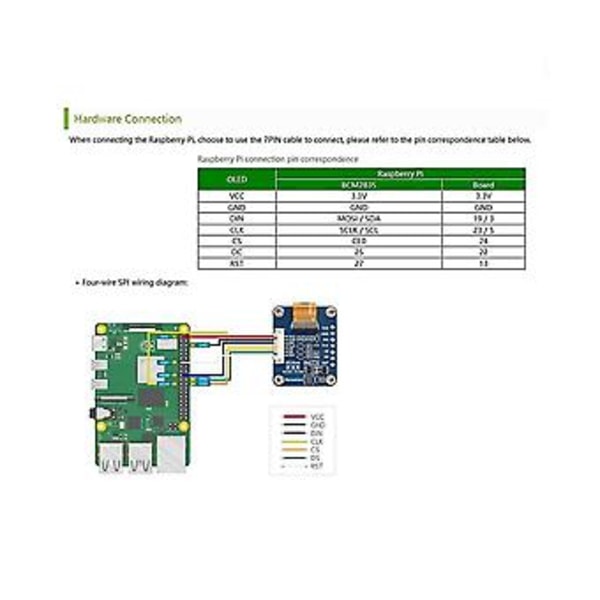

Ohjausliitäntä:
VCC --Virta (3,3V / 5V sisääntulo)
GND--Maadoitus
DIN --SPI-datasisääntulo
CLK --SPI-kellosisääntulo
--Sirun valinta, aktiivinen matala
DC --Data/ valinta (korkea datalle, matala )
--Nollaus, aktiivinen matala
OLED ja sen ohjain:
Tämän OLEDin sisäänrakennettu ohjain on SSD1357, joka on 128RGB * 128 Dot OLED/PLED-ohjain, jossa on 128*128*18bit SRAM näyttöpuskurialueena, joka tukee kahta värisyvyyttä, 262k ja 65k. Ja tukee 8bit 8080 rinnakkais-, 8bit 6800 rinnakkais-, 3wire-SPI- ja -SPI- sekä muita tiedonsiirtomenetelmiä
Tämä moduuli valitsee -SPI:n ja 3wire-SPI:n tiedonsiirtoon, mikä pienentää moduulin pinta-alaa ja säästää ohjaimen IO-resursseja
Väri: sininen
Materiaali: Metalli
Paketin sisältö:

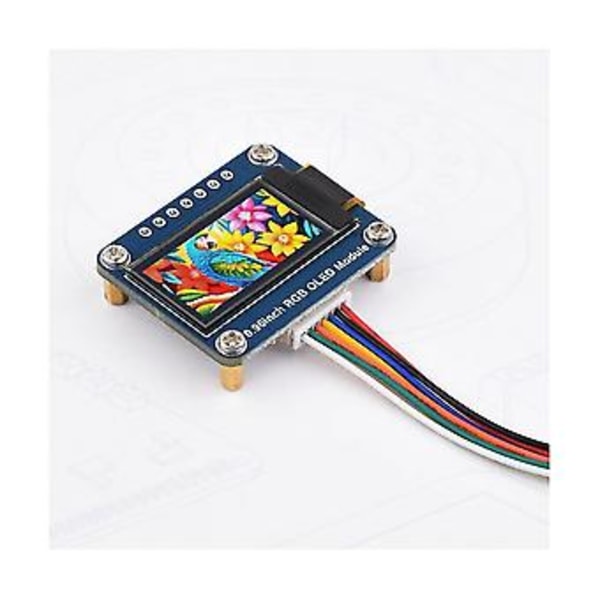

1x RGB OLED-moduuli
1x 7-nastainen kaapeli
Vain yllä oleva paketin sisältö, muut tuotteet eivät sisälly toimitukseen.
Huomautus: Valon heijastus ja erilaiset näytöt voivat aiheuttaa sen, että kuvan kohteen väri poikkeaa hieman todellisesta. Mittausvirhe on +/- 1-3cm.
