Taajuusviite: 5032 paketti 13,000 MHz Lämmitysjännitteellä ohjattu kvartsioskillaattori ( - TCXO) , taajuuden vakaus on +/- 2,5 ppm

IF-asetukset: Minimi taajuus on säädettävissä 100 Hz askelin, taajuusalue 0 - 999,9999 MHz, voidaan asettaa plus tai miinus IF-tilaan

Käyttöjännite: DC-tulo: DC 9V - 12V

Käyttövirta: Taustavalo on käytössä: alle tai yhtä suuri kuin 75 mA, taustavalon poistaminen: alle tai yhtä suuri kuin 55 mA

Näyttö: enintään 9 numeron näyttö; fyysiset mitat: Pituus x leveys x korkeus: 92 mm x 37 mm x 27 mm



Porttiaika: 0,01 sekuntia, 0,1 sekuntia, 1,0 sekuntia

Mittauskanavat (korkea ja matala kanava ovat korkea impedanssi)

1) Matala kanava

Mittausalue: 0,1 MHz - 70 MHz

Mittaustarkkuus:

+/- 100 Hz (0,01 sekunnin portti)

+/- 10 Hz (0,1 sekunnin portti)

+/- 1 Hz (1,0 sekunnin portti)

Herkkyys:

0,1 MHz - 10 MHz: 50 mVPP

10 MHz - 60 MHz: yli 50 mVPP

60 MHz - 75 MHz: ei testattu

2) Korkea kanavan taajuus (64 pistettä)

Mittausalue: 10 MHz - 1,1 GHz

Mittaustarkkuus: +/- 6400 Hz (0,01 sekunnin portti)

+/- 640 Hz (0,1 sekunnin portti)

+/- 64 Hz (1,0 sekunnin portti)

Korkea kanavan herkkyys: 10 MHz - 30 MHz: 100 mVPP

30 MHz - 60 MHz: yli 50 mVPP

60 MHz - 1,1 GHz: ei testattu

Automaattinen kanava perustuu automaattisesti syötetyn signaalin tason taajuuteen kanavassa

Kvartsin mittauskanava: Mittausalue: 1 MHz - 50 MHz (alin ja ylin pää ei testattu)

Laudan liitäntä:

RF INPUT (mittaussignaalin syöttö): XH2.54-2P neliöliitäntä

ICSP INPUT (MCU-liitäntä): XH2.54-6P neliöliitäntä

ECL INPUT (ulkoinen kellon syöttö): XH2.54-2P neliöliitäntä

POWER INPUT (Virran liitäntä): 3,5 mm liittimellä (DC on negatiivinen)

XH2.54-2P neliöliitäntä

väritys: Vihreä

Aineisto: muovi



Pakkauksen sisältö:

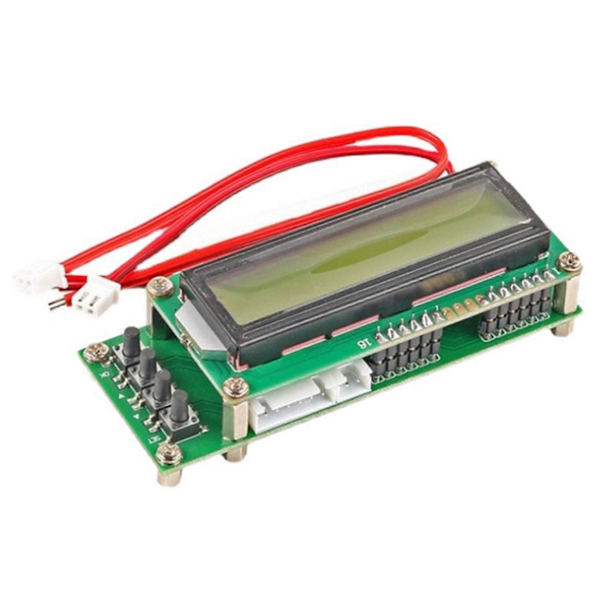

1 x PLJ-1601-C taajuusmittari



Vain edellä mainittu pakkauksen sisältö, muita tuotteita ei sisälly.

Huomautus: Valon heijastus ja erilaiset näytöt voivat aiheuttaa kohteen värin kuvassa hieman erilaiseksi kuin todellisuudessa. Mittauksen sallittu virhe on +/- 1-3 cm.
