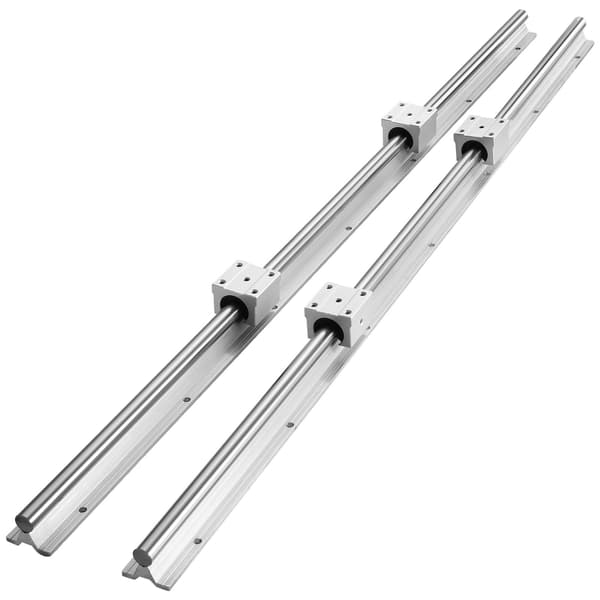

SBR20-lineaarikiskosarja parantaa CNC- ja automaatiotarkkuutta tasaisella, vähäkitkaisella liikkeellä ja vakaalla kuormankäsittelyllä. Tämä 1000 mm:n (39,4 tuuman) lineaarikisko- ja laakerisarja sisältää kaksi tuettua ohjainkiskoa ja neljä SBR20UU-laakeripalaa, jotka on suunniteltu vähentämään nykimistä ja melua samalla, kun liike on toistettava. Valmistettu korkean hiilipitoisuuden omaavasta teräksestä, alumiinipohjalla ja korroosionkestävällä pinnalla, se sopii jyrsinpöytiin, laserkaiverruskoneisiin, 3D-tulostimiin ja tee-se-itse-koneiden rakentamiseen.

• Sisältää 2 × 1000 mm:n SBR20-tukikiskoa ja 4 × SBR20UU-liukupalaa täydelliseen lineaariliikkeen asettamiseen


• Tarjoaa tasaisen ja hiljaisen liukumisen sisäänrakennetuilla kuulalaakereilla, jotka vähentävät kitkaa ja nykimistä


• Käsittelee suuria kuormia 882 N:n dynaamisella kuormalla lohkoa kohden ja 1370 N:n staattisella kuormalla lohkoa kohden


• Parantaa tarkkuutta suorilla, tarkoilla Φ20 mm:n akselimitoilla toistettavuuden ja vakauden takaamiseksi


• Yksinkertaistaa asennusta tarkoilla kiinnitysrei'illä ja 35 mm:n reikävälillä turvallisen kohdistuksen takaamiseksi

Tämä tuettu kiskojärjestelmä on suunniteltu valmistajille ja kunnossapitotiimeille, jotka tarvitsevat luotettavaa lineaariliikettä. Se auttaa pitämään kelkat ja portaalit tarkasti kuormituksen alla. Alumiininen tukijalusta lisää jäykkyyttä, ja laakeripukit säilyttävät tasaisen liikkeen koko 1000 mm:n liikeradalla – ihanteellinen CNC-jyrsinkoneille, jyrsinkoneille, sorveille, kaiverruskoneille ja harjoituspyörien keinulevyrakenteille. Jos projektisi vaatii tasaisempaa liikettä, vähemmän jumiutumista ja siistimpää asemointia, päivitä liikealustasi ja hanki omasi jo tänään.


Tekniset tiedot

• Ohjainkiskon pituus: 1000 mm / 39,4 tuumaa (2 kpl)


• Liukupalat: SBR20UU (4 kpl), 50 × 48 × 39 mm / 2 × 1,9 × 1,5 tuumaa


• Akselin halkaisija: Φ20 mm


• Materiaalit: korkeahiilinen teräsakseli + alumiininen tukijalka


• Dynaaminen kuormitus (palaa kohden): 882 N


• Staattinen kuormitus (palaa kohden): 1370 N


• Kiinnitysreikien etäisyys A/B: 35 mm / 1,4 tuumaa


• Tuotteen mitat (P × L × K): 1000 × 90 × 36,3 mm / 39,4 × 3,5 × 1,4 tuumaa


• Nettopaino: 7,9 kg / 17,4 paunaa
