1、Tämä CPU-jäähdytin on suunniteltu erityisesti Supermicron H11-sukupolven 4U-palvelimille ja työasemille, jotka on varustettu AMD EPYC 7000 -sarjan prosessoreilla. 2、Jäähdytyselementti on Supermicron perusteellisesti testaama ja varmistama laadun ja jäähdytystehon varmistamiseksi. 3、Tämä CPU-jäähdytin on kestävä, suurella ilmamäärällä, hiljainen ja tehokas lämmönpoistossa. 4、Jäähdytyselementti voi tehokkaasti alentaa CPU:n toiminnan aikana tuottamaa lämpötilaa. 5、Tuulettimen nopeus on 3800 rpm, alhainen melu, vakaa ja luotettava suorituskyky.
Tuotetyyppi: CPU-jäähdytin

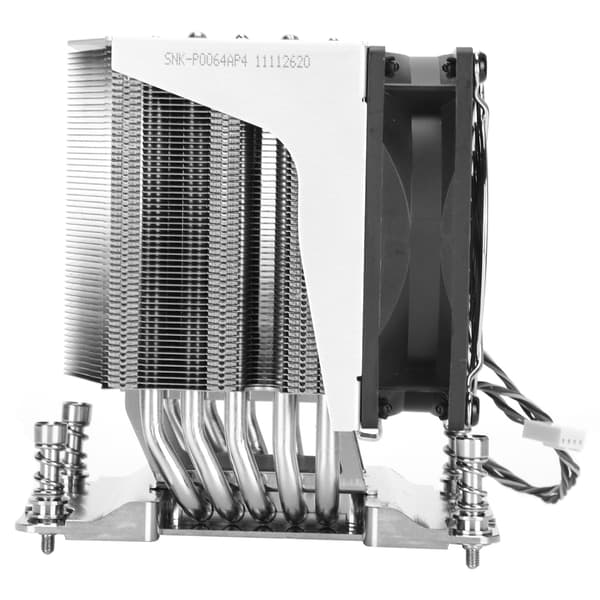

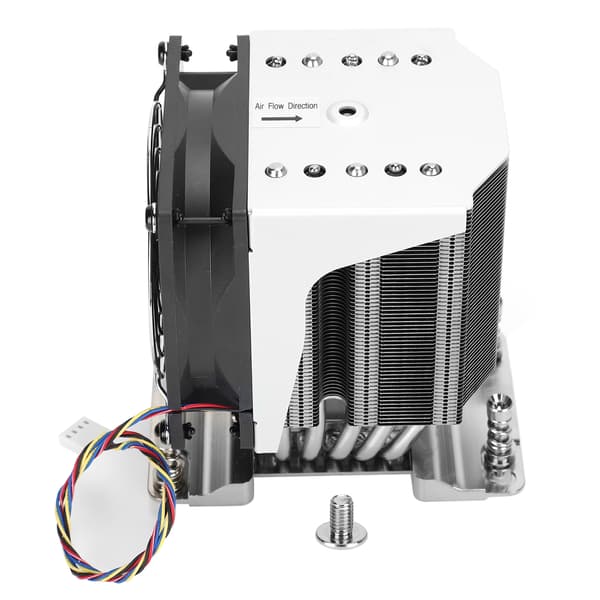

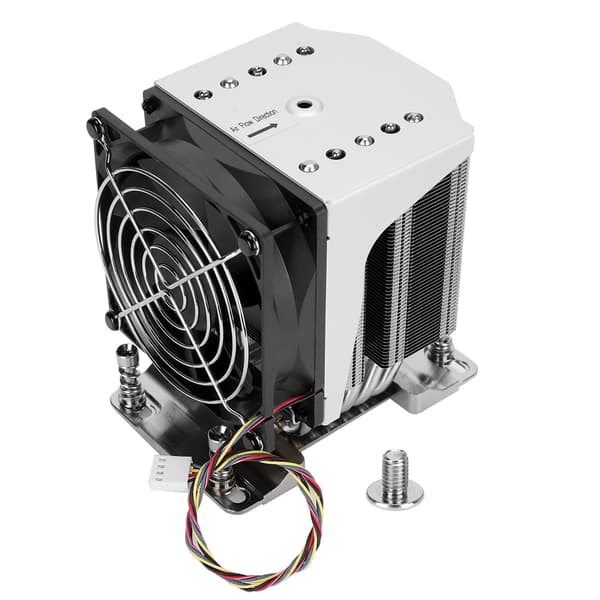

Malli: SNK-P0064AP4
Soveltuva emolevy: Supermicro H11 yksi-/kaksoisemolevyille
Kannan tyyppi: Socket SP3
Soveltuva CPU: AMD EPYC 7000 -sarjan CPU-jäähdytyselementti
Melu (dBA): 38dBA
Nopeus (rpm): 3800 rpm
Koko: Noin 119 x 92,5 x 126 mm / 4,7 x 3,6 x 5 tuumaa
Soveltamisala: 4U-palvelin/työasema-alusta
Tuulettimen liitin: 4-nastainen
Lämpösuunnitteluteho (TDP): 180W
Nimellisjännite: 12V
Käyttöohjeet:
1. Ennen jäähdytyselementin asentamista varmista, että jäähdytyselementti on oikein kohdistettu järjestelmän jäähdytysilmavirran kanssa.
2. Säädä jäähdytyselementin kiinnitysruuvin asentoa jäähdytyselementin vaaditun ilmavirran suunnan mukaan niin, että se voidaan kohdistaa vastaavaan mutterikiinnikkeeseen, jotta jäähdytyselementti voidaan asentaa vahvistuskehykseen.
3. Poista lämpöliitäntämateriaali (TIM) tai lämpötahnan suojakansi. Vaadittu määrä TIM:ää on esiasennettu jäähdytyselementin pohjaan. Tarkista esipinnoitettu TIM vaurioiden varalta.
4. Aseta jäähdytyselementti suoraan CPU:n päälle niin, että neljä jäähdytyselementin kiinnitysruuvia ovat kohdakkain neljän jäähdytyselementin kiinnityspultin tai uran vahvistuskehyksen mutterikiinnikkeiden kanssa ja kiinnitä ne niihin. Jäähdytyselementin on oltava oikein kohdistettu järjestelmän jäähdytysilmavirran kanssa. Huomaa, että kun kiristät neljää jäähdytyselementin kiinnitysruuvia, älä asenna jäähdytystuuletinta jäähdytyselementin runkoon.
5. Käytä ruuvimeisseliä, jossa on Star T20 -kärki, ja säädä ruuvimeisselin vääntömomenttiasetus arvoon 16,1 kgf-cm (14,0 lbf-in). Ennen ruuvimeisselin avaamista varmista, että ruuvimeisselin kärki on kokonaan työnnetty jäähdytyselementin kiinnitysruuvin pään reikään. Pidä jäähdytyselementin kiinnitysruuvit pystysuorassa asennuksen aikana.
6. Kiristä kaksi diagonaalista jäähdytyselementin kiinnitysruuvia ja kierrä ruuveja 1–2 kierrosta, kunnes ne ovat tiukasti kiinni. Älä kiristä kokonaan! Tee sitten sama jäljellä oleville kahdelle diagonaaliselle jäähdytyselementin kiinnitysruuville.
7. Varmista, että jäähdytyselementin pohja on oikein sijoitettu CPU:n päälle ja estä jäähdytyselementin tärinä. Kiristä kaikki neljä jäähdytyselementin kiinnitysruuvia kokonaan asennuksen viimeistelemiseksi.
8. Asenna jäähdytystuuletin ja kiinnike jäähdytyselementin runkoon ja kiristä sitten tuulettimen kiinnikkeen yläosassa oleva yksittäinen lukitusruuvi.
9. Liitä SNK-P0064AP4-jäähdytystuulettimen liitin emolevyn CPU-merkittyyn tuulettimen liittimeen.
1 x CPU-jäähdytin
1 x Jäähdytystuuletin
1 x Käyttöopas
1 x Ruuvi
