Tätä moduulia käytetään pääasiassa DC-jännitteen, virran, aktiivisen tehon, taajuuden ja energiankulutuksen mittaamiseen. Moduulissa ei ole näyttötoimintoa, vaan tiedot luetaan RS485-liitännän kautta.\r
\r
Ominaisuudet:\r
\r
Sitä käytetään pääasiassa DC-jännitteen, virran, aktiivisen tehon, taajuuden ja energiankulutuksen mittaamiseen.\r
Virran mittausalue on 50A, 100A, 200A, 300A riippuen ulkoisen shunttivastuksen spesifikaatiosta.\r
Valittavana on 10 erilaista sarjaa, jotka riittävät vastaamaan erilaisiin tarpeisiisi.\r
Fyysinen kerros käyttää UART-RS485-kommunikaatioliitäntää, baudinopeus on 9600, 8 databittiä, 2 pysäytysbittiä, ei pariteettia.\r
Sovelluskerros käyttää ModbusRTU-protokollaa kommunikointiin, se tukee vain toimintokoodeja, kuten 0x03, 0x04, 0x06, 0x41, 0x42 jne.\r
Jännitekynnys voidaan asettaa, jaettuna korkean ja matalan jännitteen kynnykseen. Kun mitattu jännite ylittää kynnyksen, se voi antaa hälytyksen.\r
\r
Tekniset tiedot:\r
Tuotemerkki: PEACEFAIR\r
Malli: PZEM-017\r
Jännite:\r
\r
Mittausalue: 0,05-300V (Kun testijännite on 7V, käytä itsenäistä virtalähdetilaa)\r
Resoluutio: 0,01V\r
Mittaustarkkuus: 1%\r
Virta:\r
\r
Mittausalue: 0,02-300A (Voidaan yhdistää 50A, 100A, 200A, 300A neljänlaisiin shunttivastuksiin)\r
Resoluutio: 0,01A\r
Mittaustarkkuus: 1%\r
Teho:\r
\r
Mittausalue: 0,2-90kW\r
Resoluutio: 0,1W\r
Mittaustarkkuus: 1%\r
Energiankulutus:\r
\r
Mittausalue: 0-9999kWh\r
Resoluutio: 1Wh\r
Mittaustarkkuus: 1%\r
Energian nollaus: Nollaa ohjelmistolla\r
Ylijännitehälytys:\r
\r
Oletusarvoinen korkean jännitteen kynnys: 300V\r
Oletusarvoinen matalan jännitteen kynnys: 7V\r
Kommunikaatioliitäntä: RS485-liitäntä\r
Käyttölämpötila: -20~60\r
Tuotteen koko: Noin 9*6*2,3cm/3,5*2,4*0,9 tuumaa\r
Paino: Noin 77g~287g / 2,7oz~10,1oz\r
Rekisteriosoitteen kuvaus Resoluutio\r
0x0000 Jännitearvo 1LSB vastaa 0,01V\r
0x0001 Virta-arvo 1LSB vastaa 0,01A\r
0x0002 Tehoarvo matala 16 bittiä 1LSB vastaa 0,1W\r
0x0003 Tehoarvo korkea 16 bittiä\r
0x0004 Energia-arvo matala 16 bittiä 1LSB vastaa 1Wh\r
0x0005 Energia-arvo korkea 16 bittiä\r
0x0006 Korkean jännitteen hälytystila 0xFFFF on hälytys, 0x0000 ei ole hälytys\r
0x0007 Matalan jännitteen hälytystila 0xFFFF on hälytys, 0x0000 ei ole hälytys\r
\r
\r
\r
Rekisteriosoitteen kuvaus Resoluutio\r
0x0000 Korkean jännitteen hälytyskynnys (5~350V),\r
oletusarvo on 300V 1LSB vastaa 0,01V\r
0x0001 Matalan jännitteen hälytyskynnys 1~350V,\r
oletusarvo on 7V 1LSB vastaa 0,01V\r
0x0002 Modbus-RTU-osoite Alue on\r
0x0001~0x00F7\r
0x0003 Virta-alue 0x0000: 100A\r
0x0001: 50A\r
0x0002: 200A\r
0x0003: 300A\r
\r
\r
\r

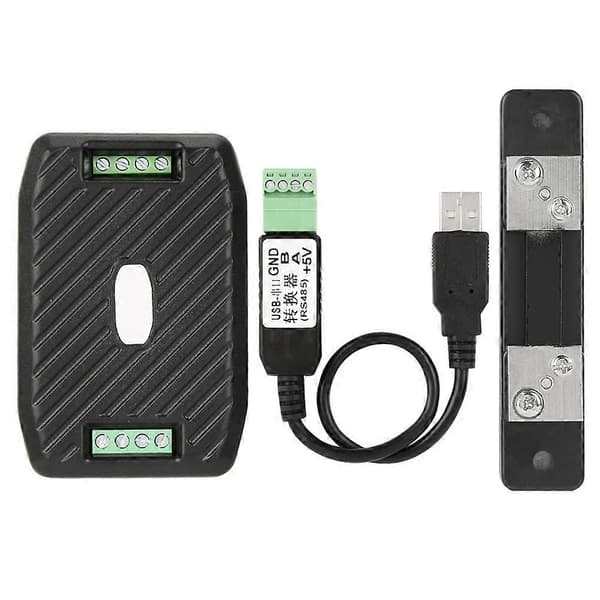

Valinnainen sarja\r
#1 1 x DC-kulutusmittari\r
#2 1 x DC-kulutusmittari\r
1 x RS485-USB-kaapeli\r
#3 1 x DC-kulutusmittari\r
1 x 50A shunttivastus\r
#4 1 x DC-kulutusmittari\r
1 x 100A shunttivastus\r
#5 1 x DC-kulutusmittari\r
1 x 200A shunttivastus\r
#6 1 x DC-kulutusmittari\r
1 x 300A shunttivastus\r
#7 1 x DC-kulutusmittari\r
1 x RS485-USB-kaapeli\r
1 x 50A shunttivastus\r
#8 1 x DC-kulutusmittari\r
1 x RS485-USB-kaapeli\r
1 x 100A shunttivastus\r
#9 1 x DC-kulutusmittari\r
1 x RS485-USB-kaapeli\r
1 x 200A shunttivastus\r
#10 1 x DC-kulutusmittari\r
1 x RS485-USB-kaapeli\r
1 x 300A shunttivastus\r
\r
Huomautus:\r
\r
RS485-liitäntä on passiivinen lähtö, tarvitsee ulkoisen 5V virtalähteen ja ulkoisen virtalähteen tulisi olla 100mA.\r
Kun tulojännite on alle 7V, on syötettävä 5V itsenäinen käyttöjännite USB-portin kautta.\r
ÄLÄ käytä tietokoneesi USB-porttia itsenäisenä virtalähteenä, muuten se voi vahingoittaa tietokonettasi.
