Ominaisuudet:

täysin uusi ja

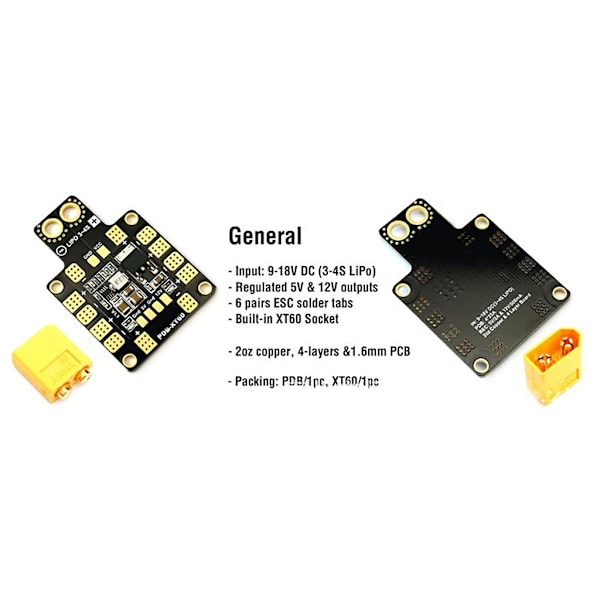

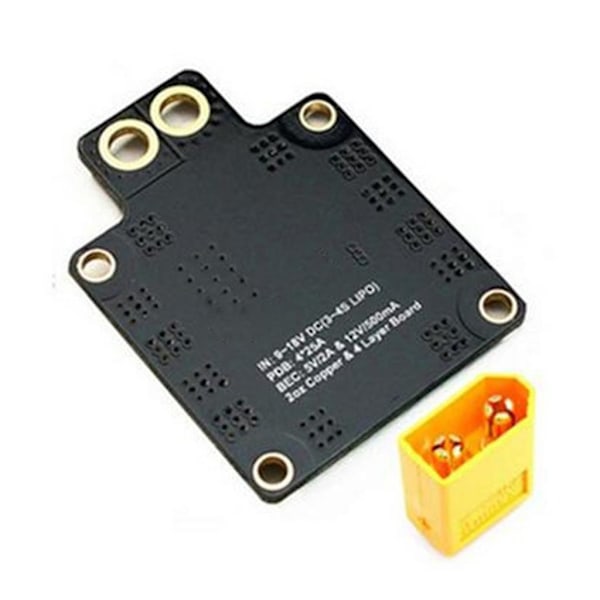

PDB-XT60 on suunniteltu tarjoamaan mahdollisimman korkea suorituskyky ja luotettavuus 36x50mm & 4-kerroksisessa piirilevyssä.

Se jakaa virtaa LiPo-akusta 6 ESC:lle sekä tarjoaa synkronoidut ja säädellyt DC 5V -lähdöt ja lineaarisesti säädellyn DC 12V:n kameroille, servoille, RC-vastaanottimelle, lennonohjaimille, videolähettimille, LEDeille jne.

Siinä on XT60-liitin LiPo-akun kätevää liittämistä varten.

2oz kuparia, 4-kerroksinen & 1,6 mm piirilevy.

Sisäänrakennettu XT60-liitin.

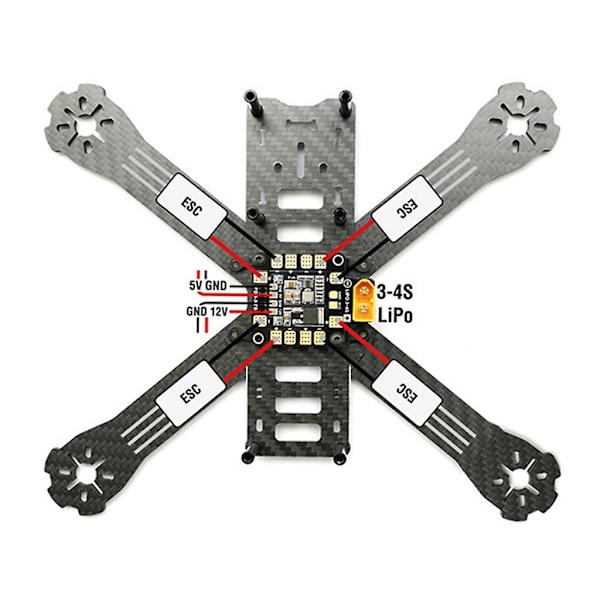

Yhteensä 6 paria ESC-juotosliittimiä sopivat H- tai X-tyypin runkoon.

5V & 12V lähtö LED-merkkivalot & oikosulkukestävä.



Määrittelyt:

- Tulojännitealue (3S-4S LiPo-käyttö): 9 - 18V DC

- Säädellyt 5V ja 12V lähdöt

- LED-virran merkkivalot (5V & 12V lähdöt)

- 6 ESC-lähtöä & 1 pari VCC/GND-liittimiä



ESC-lähdöt:

- Jatkuva virta: 25Ax4 tai 15Ax6

- Huippuvirta (10 sekuntia/minuutti): 30Ax4 tai 20Ax6



BEC 5V lähtö:

- Suunniteltu RC-vastaanottimille, lennonohjaimille, OSD:lle ja servoille.

- DC/DC synkroninen buck-säädin.

- Jännite: 5.0 +/- 0.1VDC

- Jatkuva virta: 2 ampeeria (Max.2.5A 10s/minuutti)

- Lähtöaallokkuus: 40mV (VIn=16V, VOut=5V@2A kuorma)

- Oikosulkukestävä (5 sekuntia/minuutti)



BEC 12V lähtö:

- Suunniteltu Video TX:lle tai FPV-kameralle lineaarisella säätimellä.

- Akun tulee olla 4S LiPo (13~18V DC)

- Jännite: 12.0 +/- 0.3VDC

- Jatkuva virta: 500mA (Max.0.8A 5s/minuutti)

- Oikosulkukestävä (2 sekuntia/minuutti)



BEC 12V @ 3S LiPo

- Lähtöjännite= 3S LiPo jännite -1V



Fyysinen:

- Mitat: 36 x 50 x 4 mm (ilman XT60:tä)

- Asennus: 30.5 x 30.5mm, 3mm

- Paino: 7.5g (ilman XT60:tä), 11g (XT60:llä)



Huomautus:

Salli 0-1 cm virhe manuaalisen mittauksen vuoksi. Varmista, että et välitä ennen tarjouksen tekemistä.

Eri näyttöjen välisen eron vuoksi kuva ei välttämättä vastaa tuotteen todellista väriä. Kiitos!



Paketti sisältää:

1Sarja x Virranjakelulevy
