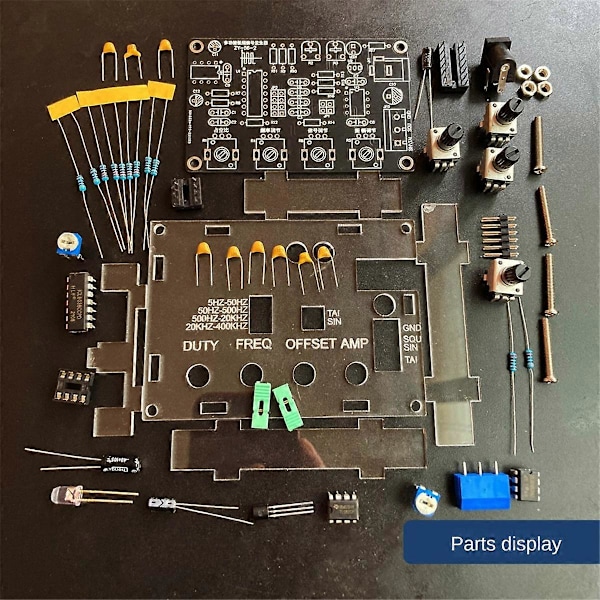

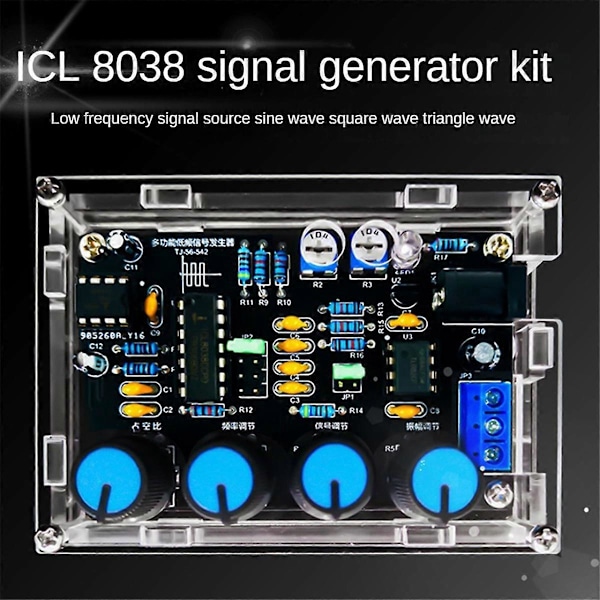

Käyttää ICL8038:aa ja nopeaa operaatiovahvistinta, mikä takaa paremman tarkkuuden; Se voi tuottaa sini-/kolmio-/neliöaallon/eteen- ja taaksepäin suuntautuvia sahanhammasaaltoja; Taajuusalue: 5Hz~400kHz; Pulssisuhdealue: 2~95% (säädettävissä); Tukee kaksoisvahvistimia ilman estokondensaattoreita, mikä varmistaa korkean ja matalan taajuuden signaalin vääristymättömyyden; Säädettävä taajuus ja amplitudi; Taajuuden säädöllä on karkea- ja hienosäätötoiminnot; Kaikki ovat läpireikäkomponentteja, helppo asentaa. Eri erillä voi olla erilainen ulkonäkö, mikä ei vaikuta käyttöön. Erästä riippuen elektronisten komponenttien/nuppien jne. värit voivat olla erilaisia, mikä ei vaikuta käyttöön. Parametri: Virtalähteen jännite: 12V~15V Taajuusalue: 5Hz~400KHz (säädettävissä) Pulssisuhdealue: 2~95% (säädettävissä) Alhainen säröinen siniaalto: 1% Alhainen lämpötilapoikkeama: 50ppm/°C Kolmioaallon lineaarisuus: 0,1% DC-esijännitysalue: -7,5V~7,5V Lähtöamplitudialue: 0,1V~11VPP (käyttöjännite 12V) Liitäntäkuvaus: 1. : Lähtö suorakulmainen aalto 2. SIN/TA: Lähtö siniaalto tai kolmioaalto 3. GND: Maadoitus 4. Potentiometrin toiminto: 1) Pulssisuhde: Pulssisuhdealueen säätö 2) Taajuuden säätö: Taajuuden säätö 3) Signaalin säätö: Signaalin DC-esijännityksen säätö 4) Amplitudin säätö: siniaalto, kolmioaalto, sahanhammasaaltoamplitudimodulaatio Ennen ostoa huomioitavaa: Tämä sarja (irtonaiset osat) ei ole valmis tuote ja sitä käytetään vain tieteelliseen tutkimukseen ja kokeisiin. Tämä sarja ei sovellu asiakkaille, jotka vaativat valmiita tuotteita. Sarjan (irtonaisten osien) kokoaminen ja virheenkorjaus vaatii vastaavaa tietoa ja taitoja. Väri: Musta Materiaali: FR4 + elektroniset komponentit Pakkauksen sisältö: 1 x signaaligeneraattorin DIY-sarja kuorella Vain yllä oleva paketin sisältö, muut tuotteet eivät sisälly. Huomautus: Valon heijastus ja erilaiset näytöt voivat aiheuttaa sen, että kuvan kohteen väri poikkeaa hieman todellisesta. Mittausvirhe on +/- 1-3cm.
