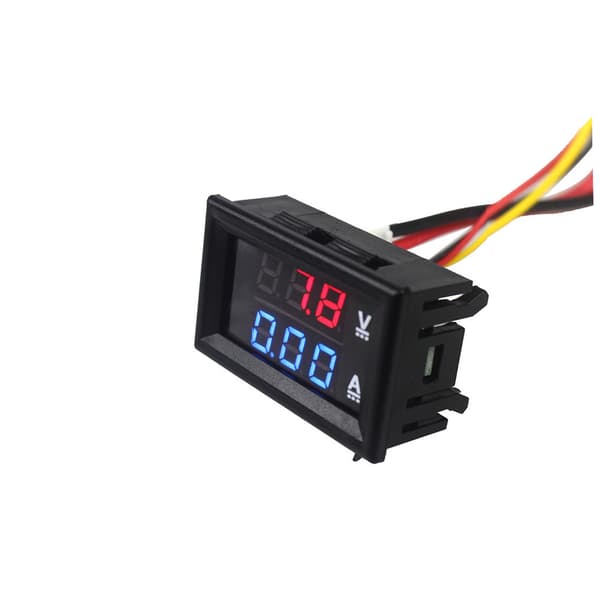

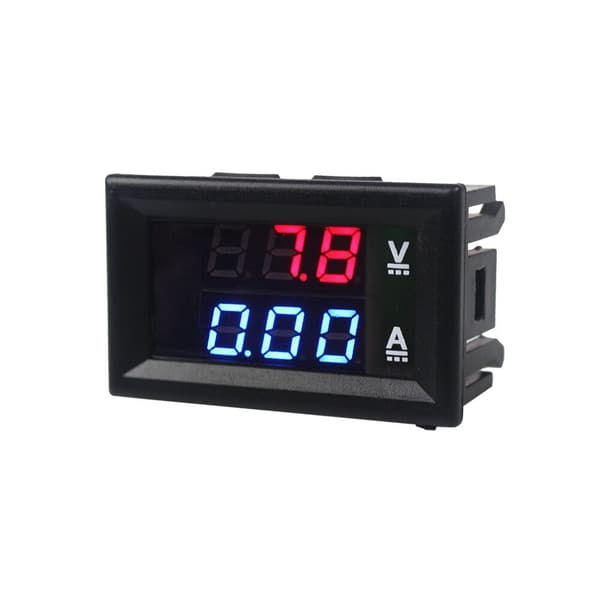

1 kpl (punainen ja sininen 10A) DC0-100V 10A LED DC kaksoisnäyttö digitaalinen jännite- ja virtamittaripää johdolla

Toimitusmäärä: 1 kpl

Jännitteen mittausalue: 0,0V-100V

Virran mittausalue: 0-999mA, 0-10A, 0-50A, 0-100A (4 valittavissa olevaa aluetta)

Virtalähteen alue: DC4-30,0V

Jännitevirhe: ±0,1%

Virtavirhe: ±1%

Ulkoisen shuntin erittely: 75 milliohmia

Käyttövirta: < 20mA

Päivitysnopeus: noin 300mS kerran

Näyttötila: Kaksi kolmiulotteista 0,28\" LED-digitaalinäyttöä

Näytön väri: punainen + sininen.

Johdon pituus: 15cm

Ulkomitat: 48 x 29 x 22 mm, pituus X leveys X paksuus;

Kiinnitysreiän koko: 46 x 27 mm

Käyttölämpötila: -10℃~65℃

Huomautus: 50A tai 100A alueella riippumatta siitä, onko mitattu virta alle 10A, shuntti on kytkettävä virran mittaamiseksi! Muussa tapauksessa mittaripää palaa.

Jännitteenäyttö on normaali, virranäyttö 0,00 tai 0,0

Varmista, että paksu musta johto on kytketty akun negatiiviseen napaan, paksu punainen johto kuorman negatiiviseen napaan. (Huomaa, että purkaus- ja latausjohdotus ei ole sama, katso kuorman ja virtalähteen käsitettä). (Mittaripää käyttää alkuperäisiä tuontipiirejä, tehdas on suorittanut erittäin tiukan testaamisen ja kalibroinnin varmistaakseen, että laatuongelmia ei ole ennen tehtaalta lähtöä. Kohtaa virranäyttö 0 99,99% tapauksista johdotus on väärin, ole kärsivällinen ja tarkista johdotus huolellisesti)

Virranäyttöä ei ole sallittu

Jos suora virtalähde tai itsenäinen virtalähde ja laitteiden virtalähde ovat yhteinen maadoitus, niin kauan kuin ohut musta johto voidaan irrottaa.

Kytkettynä virtalähteeseen ei näy

Missä AC-virta suoristetaan sähköstä, se on kytkettävä 1000uF elektrolyyttikondensaattorin läpi suodatettuun ennen kuin virtalähde syötetään päähän.

Määritä pään hyvä tai huono (seuraavat ovat kaksi tapausta normaalista päästä)

ei kytketty shunttiin, kytketty ohueen punaiseen johtoon ja ohueen mustaan johtoon virtalähteeseen, 50A mittaripään virranäyttö 50,0 ~ 59,9, 100A mittaripään näyttö 100 ~ 109;;

kytketty shunttiin, kytketty ohueen punaiseen johtoon ja ohueen mustaan johtoon virtalähteeseen, 50A mittaripään virranäyttö 0,00, 100A mittaripään näyttö 0,0;

Muita huomioita

Virran mittaaminen voidaan tehdä vain virtalähteen negatiiviselle puolelle ja kuorman negatiiviselle puolelle.

Jännitealue: 5 johtoa mittaripään virtalähteen jännitealue on 4 ~ 28V, eli ohut punainen johto, joka on kytketty jännitteeseen, ei voi ylittää 28V.

Kuorman ja virtalähteen käsitteestä.

Huomautus: Tämä ei sisällä muuta sisältöä, väri perustuu ensimmäiseen kuvaan, muut kuvat näyttävät vain vaikutuksen

Eri näyttöjen välisistä eroista johtuen kuva ei välttämättä heijasta kohteen todellista väriä.
