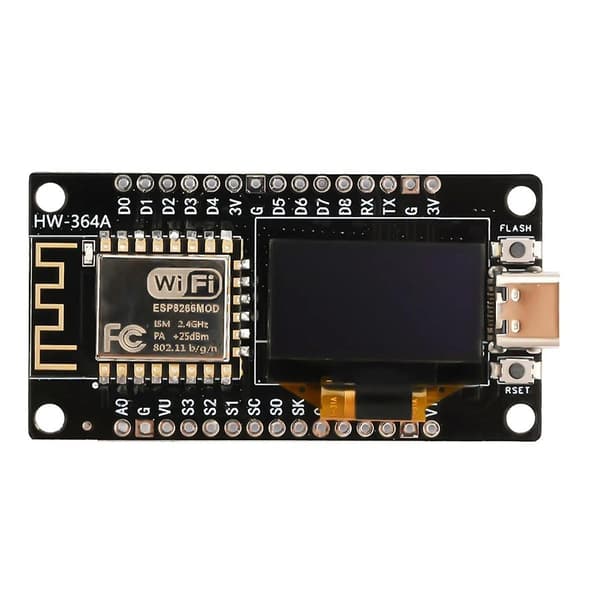

Ominaisuudet: 1. Tämä on ESP8266 0,96 OLED -kortti, jossa on kaikki perinteisen ESP8266-moduulin ominaisuudet.
2. Saumaton integrointi 0,96 tuuman OLED-näyttöön, mikä poistaa johtojen ja koekytkentälevyjen tarpeen.
3. Kortti käyttää I2C:tä yhteyden muodostamiseen OLED-näyttöön SDA (D6/GPIO14)- ja SCL (D5/GPIO12) -nastojen kautta.
4. Moduuli on varustettu näyttömallilla. Tällä kortilla voidaan näyttää erilaisia tietoja ja dataa.
5. Näyttötoiminto, korkea resoluutio 128x64 SSD-1306-ohjaimella, yhteensopiva I2C-, SPI-liitännän kanssa, voi käyttää liitäntää yhteyden muodostamiseen, ja liitäntä voi olla vaatimusten mukainen.
Tuoteparametrit:
Liitäntä: Type-C
Käyttöjännite: 3,3 V
Tulojännite: 7-12 V
Digitaaliset I/0-nastat (): 16
Analoginen tulonasta (ADC): 1
UART: 1
SPI: 1 1
12Cs:1
ohjain.CH340G
Muhisti: 4 Mt
SRAM: 64 kt
Kellotaajuus: 80 MHz\Mikro-ohjain: Tensilica 32-bittinen RISC CPU Xtensa LX106
Moduulin koko: 59 mm x 31 mm
Pieni moduuli, joka voidaan asentaa älykkäästi IoT-projektiisi, jossa on sisäänrakennettu CH340-pohjainen USB-TTL plug-and-play -toimintoa varten
0,96 tuuman SD1306 OLED -parametrit:
OLED valaisee itse, ei taustavaloa
Näytön materiaali: lasi, tarvitsee hyvän suojan
Koko: 0,96 tuumaa
Jännite: 3,3 V-5 V DC
Katselukulma: 160
Korkea resoluutio: 128x64
Ohjain lC:
I12C-liitäntä:
SCL: I12C-sarjakello
DA: l2C-sarjadata
Käyttölämpötila: -30C~70C
Moduulin koko: 25 mm x 17 mm
Huomautus:
Kiinnitä huomiota johdotukseen kuvan mukaisesti äläkä tee vääriä kytkentöjä.
Tämä asiakirja edustaa vain tuotetietoja ja parametreja muokkaushetkellä, ja niitä voidaan muuttaa ilman ennakkoilmoitusta.
Virtalähteen jännite ei saa ylittää moduulin suurinta kestojännitettä, muuten moduuli vaurioituu helposti.
Materiaali: PC+Metalli
väri: musta
Paketin sisältö:
1 x kehityskortti
Vain yllä oleva paketin sisältö, muut tuotteet eivät sisälly toimitukseen.
Huomautus: Valon heijastus ja erilaiset näytöt voivat aiheuttaa sen, että kuvan kohteen väri poikkeaa hieman todellisesta. Mittausvirhe on +/- 1-3 cm.
