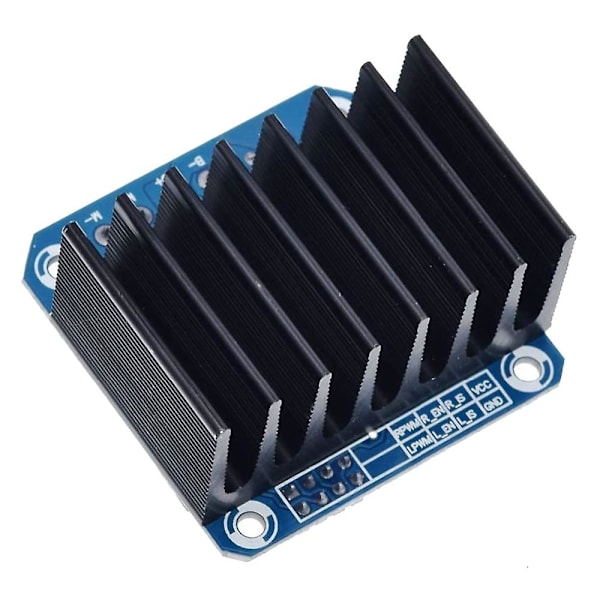

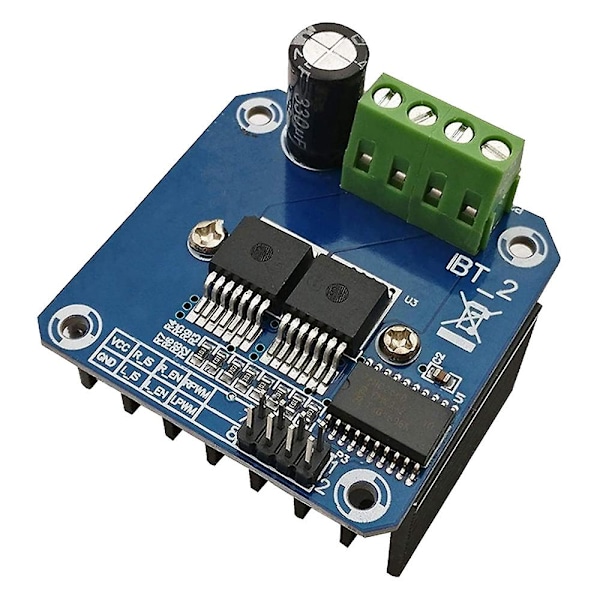

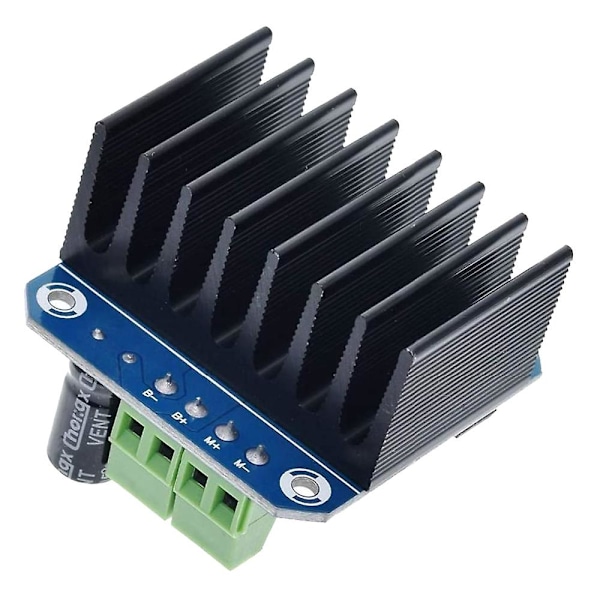

5V eristetty MCU:lla ja suojaa MCU:ta tehokkaasti; 5V virta kytkentätaulussa. Moottorin ohjaimen lähtöpään jännitteen osoitus; voi juottaa jäähdytyslevyn. Tarvitset vain neljä linjaa MCU:sta ohjainmoduuliin (GND. 5V. PWM1. PWM2); eristyssiru 5 V virta (voi jakaa MCU 5 V:n kanssa). Voi kääntää moottorin eteenpäin, kaksi PWM-tulotaajuutta jopa 25 kHz; kaksi lämpövirtaa, jotka kulkevat vikasignaalin läpi. Eristetty siru 5V virta (voidaan jakaa MCU 5V:n kanssa), voi myös käyttää sisäänrakennettua 5V virtalähdettä; syöttöjännite 5,5V - 27V.Syöttöjännite: 6V-27V Maksimivirta: 43ASyöttötaso: 3.3-5VOhjausmenetelmä: PWM tai tasoKäyttöjakso: 0-100%Tulosatama: 1.RPWM: eteenpäin taso tai PWM-signaalitulo, aktiivinen korkea2. LPWM: Käänteinen taso tai PWM-signaalitulo, aktiivinen korkea3.R_SV: eteenpäin ajon aktivointitulo, korkea taso aktivoi, matala taso poistaa käytöstä4.L_SV: käänteisen ajon aktivointitulo, korkea taso aktivoi, matala taso poistaa käytöstä5.R_IS: hälytys eteenpäin virran virtalähdölle 6.L_IS: Käänteisen ajon virtahälytyksen lähtö 7.VCC: +5V virta, 5V virta mikrokontrollerilla 8.GND: signaalin yhteinen matala pää Väri: Kuvan väri Materiaali: ABS Koko: 5 x 5 x 3cm Pakkauksen sisältö: 1 x moottorin ohjainmoduuli Vain yllä oleva pakkauksen sisältö, muut tuotteet eivät sisälly. Huomautus: Valo ja erilaiset näytöt voivat aiheuttaa kuvan kohteen värin hieman erilaiseksi kuin todellisuudessa. Sallittu mittausvirhe on +/- 1-3 cm.
